MWS I求解器对于对称面的支持
录入：edatop.com 点击：
CST2011sp7的I求解器是不支持symmetry planes的，请问2012版是否有支持？
或者哪位能给个2012版的changes？
2012 sp2-sp6的changes我都查过了，没有提到Integral equation solver中的symmetry planes问题。
哪位能帮忙查查2012无sp版的changes，谢谢了！

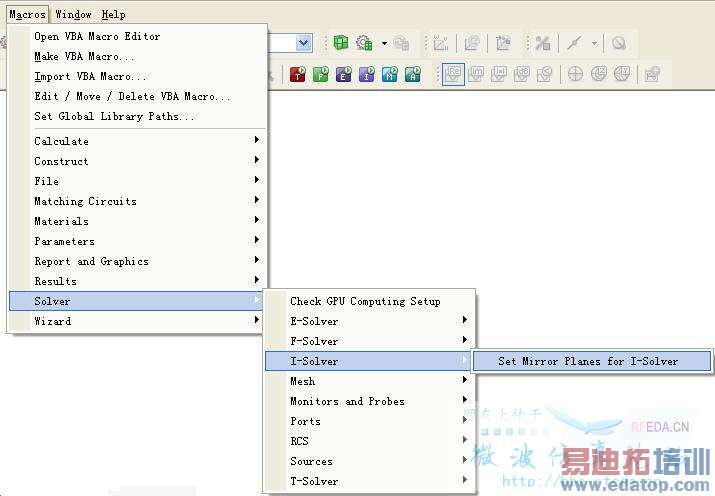

I求解器的对称面是用宏设置的：
这样设置了以后无法加波导端口激励。
将波导端口设置为原来的四分之一大小，就是端口只覆盖划分网格的区域

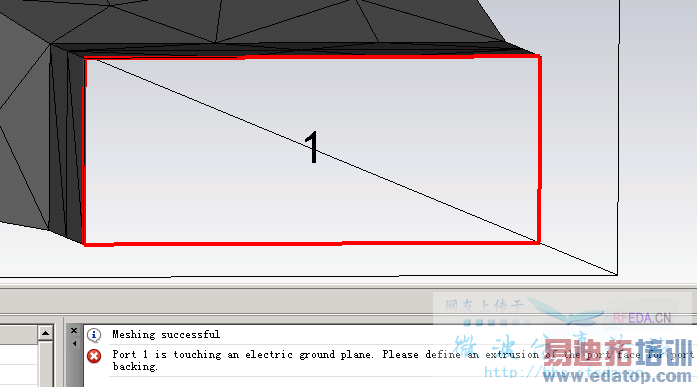

这样设置端口以后，更新网格，报错，见下图。
不是提示你在端口背面建立个物体么，建立个试试？
不行，拉伸端口face之后，结果完全不对了。
上传模型吧
为什么用I还要用对称面呢。
26.5GHz电尺寸稍大的喇叭，很简单的模型，用对称面是想减少计算量，可惜2011sp7还不能加。你有2012版么，里面能加么？
