CST MWS波导传输模式
录入:edatop.com 点击:
1、CST仿真波导时发现,在设置波导激励时,模式默认为1,运行报错:
根据矩形波导理论,可以计算出各模式的截止频率
TE10模:7.87GHz
TE20模、TE01模:15.748GHz
TE11模:17.54GHz
而你设置的频率范围1216GHz,在16GHz时明显TE20和TE01模式已经导通,因而会出现上面的两个提示。这时你只需要把端口的模式数设置成3就可以了。仿真完成后,可以从2D results看端口的各个模式。
PS:各端口前三个网格必须是均匀的,因而各端口需要EXtrude一下。

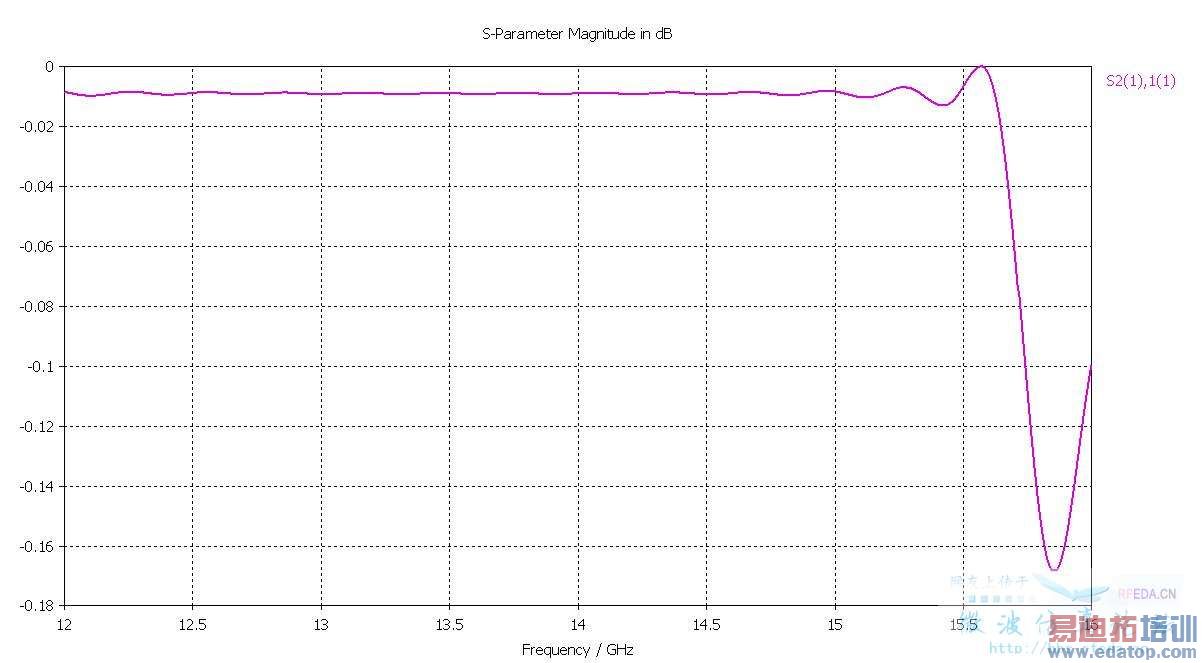

仿真结果如下:
插损基本上0.01dB,挺不错的
附件中有相应文件(CST2011SP5)
多谢!顺便问一下直波导经过一次E面弯曲和H面弯曲后,两个端面垂直。极化会变吗?90度扭转波导极化会变吗?假设端口1是水平极化经过90度扭转波导后,极化会变吗?
你最好看一下矩形波导的理论。
如果是不存在高次模的话,矩形波导的极化方向是跟窄边平行的。跟你怎么弯,怎么扭没关系。
