CST MWS Debye模型设置
录入:edatop.com 点击:
在CST MWS中,仿真一个大块介质中仿真两个线圈,其中一个为发射,另一个为接收线圈。当不设置色散的时候可以正常仿真,但是把大块介质设置成Debye模型时,仿真就不能正常进行了。模型如下图

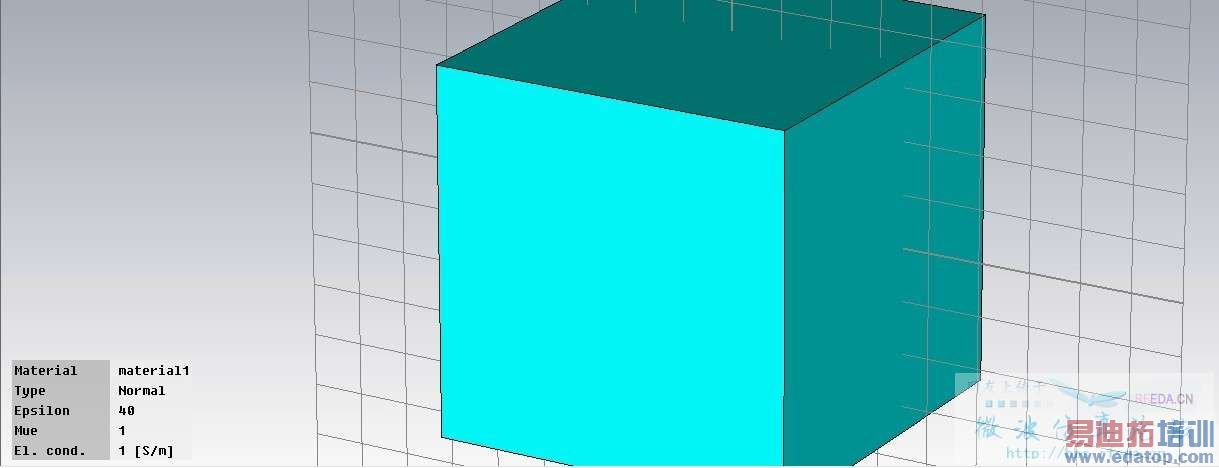

这个是模型图,实际上就是一个大方块介质,起初我设置的是不色散的(也就是不随频率变化的)介电常数。频率设置范围是100Hz到10MHz,说实话,我也不太清楚MWS能不能仿真这么低的频率,我试了下,不用加密很大的网格,就能得到我想要的响应曲线,如下图所示,激励源是一个尖脉冲,响应曲线是一个平滑的先上升再下降的曲线,因为只是实验性的验证,所以我没有让仿真持续很长时间,所以最后响应曲线没有耗散到零

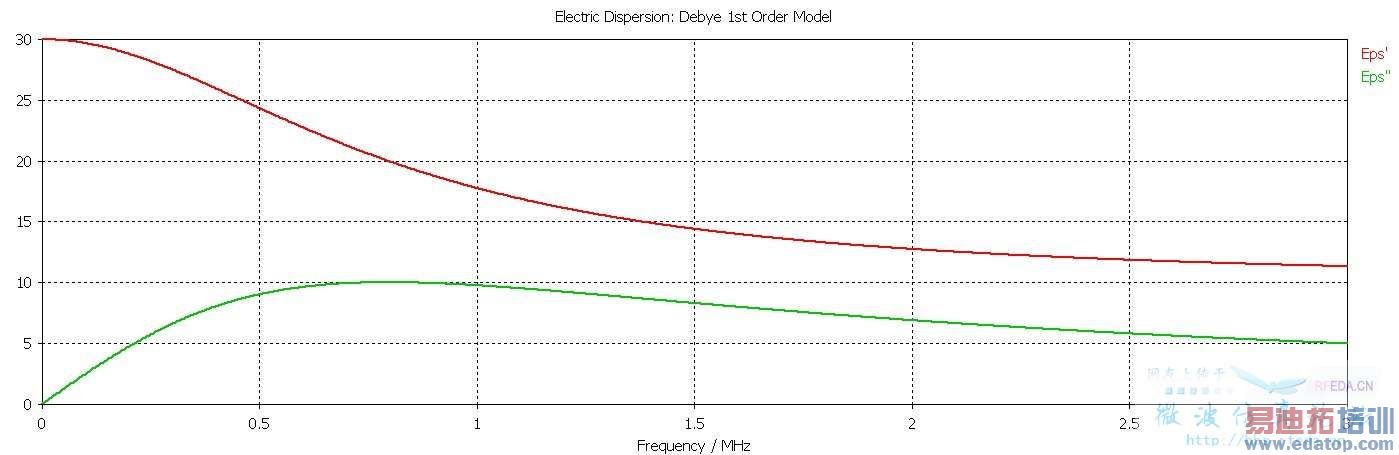

这是我修改material1的介电常数成debye模型分布的曲线,具体的实部虚部分布如下图所示

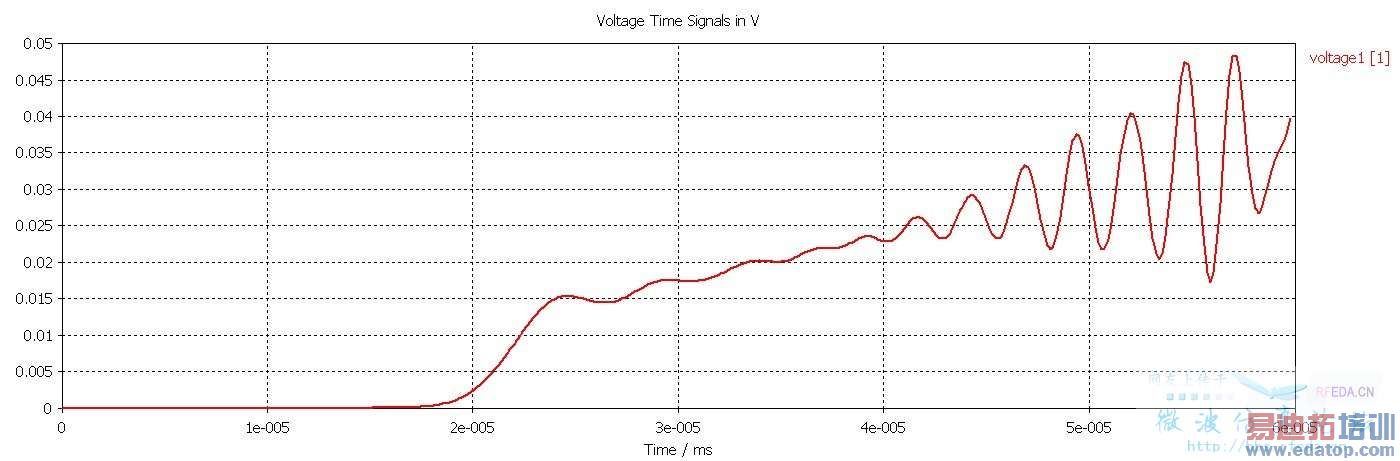

同样的模型,只是将介电常数改成了debye色散,仿真的结果就非常怪异了,如下图所示
然后我试着改边界条件,加密网格,直到网格多到不能算,还是不收敛啊、。、、、愁死了,求大神指点。已经两三天了。哭
这个是模型图,实际上就是一个大方块介质,起初我设置的是不色散的(也就是不随频率变化的)介电常数。频率设置范围是100Hz到10MHz,说实话,我也不太清楚MWS能不能仿真这么低的频率,我试了下,不用加密很大的网格,就能得到我想要的响应曲线,如下图所示,激励源是一个尖脉冲,响应曲线是一个平滑的先上升再下降的曲线,因为只是实验性的验证,所以我没有让仿真持续很长时间,所以最后响应曲线没有耗散到零
这是我修改material1的介电常数成debye模型分布的曲线,具体的实部虚部分布如下图所示
同样的模型,只是将介电常数改成了debye色散,仿真的结果就非常怪异了,如下图所示
然后我试着改边界条件,加密网格,直到网格多到不能算,还是不收敛啊、。、、、愁死了,求大神指点。已经两三天了。哭
确实很诡异的曲线
