CST仿真的铁氧体磁天线，网格出现问题

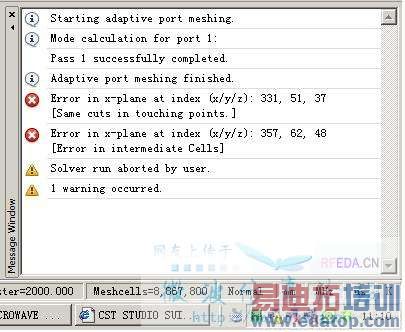

same cuts in tounching points。这应该如何修改呀？



一般情况下增加用网格密度的方法可以解决这个问题，但是我试了试，没有解决，希望高手帮着看看吧



问题，你选择了Antenna Wire模板，但是你的频率范围却设置为010MHZ，这是否有些不合适？



估计是频率的单位选错了，GHz吧。



我仿的就是中短波的磁天线，cst模型不都是ghz的吗，有什么好办法可以仿这种天线吗？像电路特性参数，可以实物测量，用公式推都行，但方向增益等方向特性测试太不方便啦，我就想仿真一下，大概看看是多少。



没看懂你的解释。
确定一下你要仿真的频率范围是0-10 MHz吗？
铁氧体长度160 mm？直径10 mm？
螺线直径1 mm？



我也想仿真一个，先看看你的模型！有想法在交流！

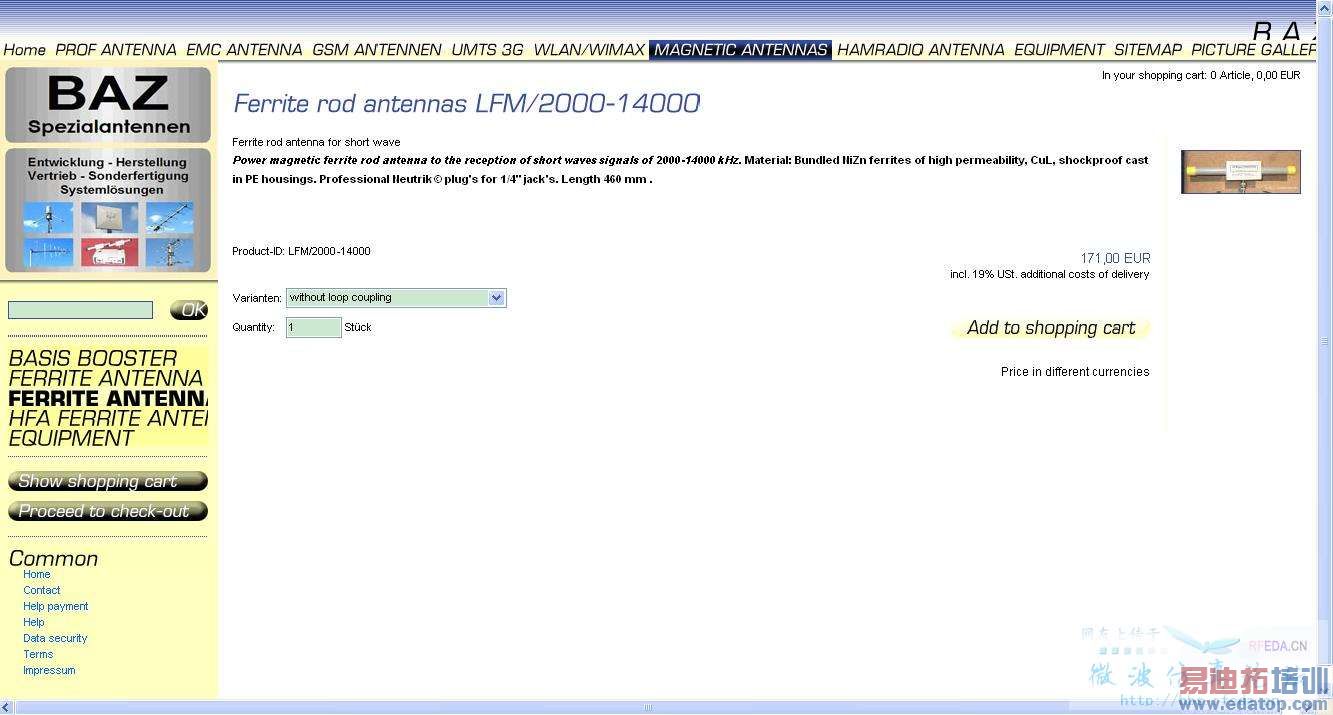

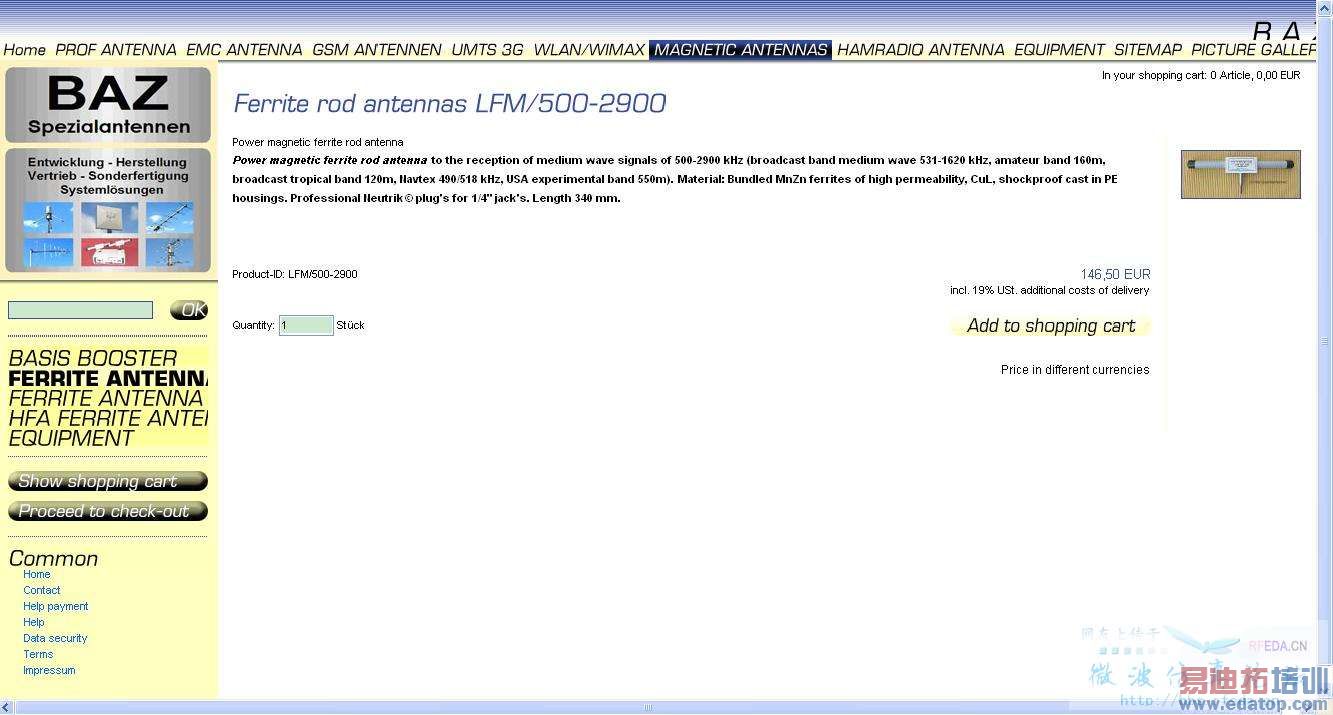

我主要是想做个下面类似的有源天线，但是频率是3M左右。参数还没算好，想看看仿的结果。大家帮忙看看，这种天线能仿吗。主要就是中短波接收天线的小型化。



你这个真的想仿真的话。局部加密吧，把那个线圈的局部加密到1mm。只是不知道计算机能不能受得了。
但我看您这个天线不像是能做出来这个您想要的结果的天线。



我回去试试吧，对，它是有源的天线。
