CST微波工作室下网格剖分问题

我想用CST微波工作室的本征求解器仿真EBG结构的色散曲线，我觉得方法是正确的，就是网格剖分不大正确，导致在布里渊区扫描时有些模式能够正确求解本征频率，有些模式求解的本征频率不对，给出了网格剖分警告的提示。对CST入手没多久，我利用专家系统生成的网格，在建立工程时选择的是antenna（planar）模板，建好模型后修改了边界条件等设置。我觉得网格剖分密度算大了，不知道网格剖分时具体还有那些要求。以下是我的网格剖分情况。从图1的警告可以看出，模式4的本征频率肯定计算错了，跳变太大。希望大侠给予指导，谢谢
我的模型如下：

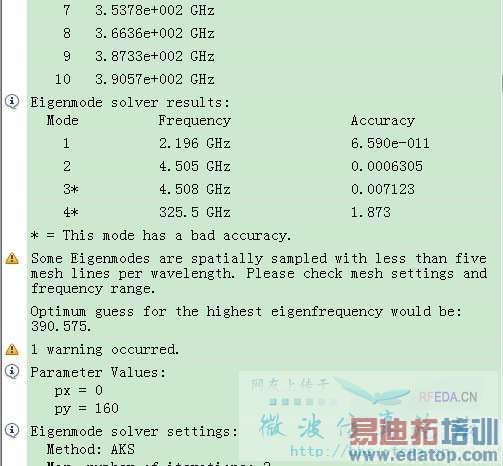

图1出现的警告信息

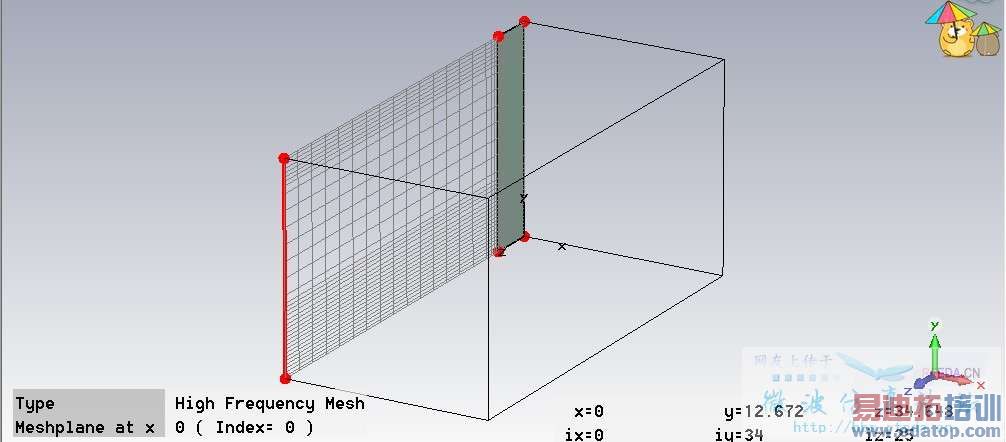

图2x轴网格情况



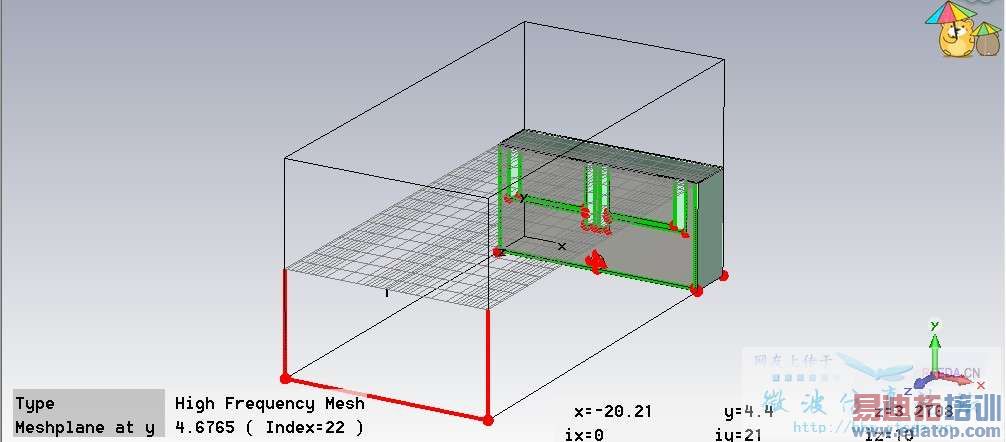

图3y轴网格分布



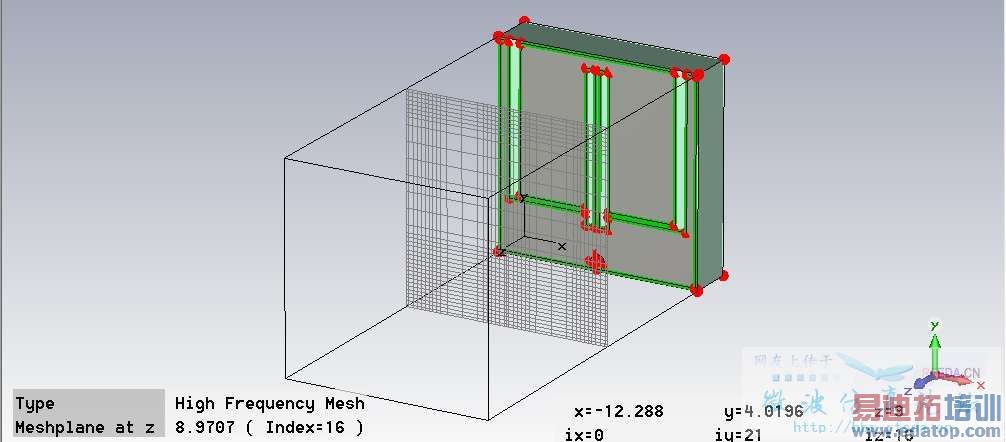

图4x轴网格情况

解决方案：这个模型的问题已经解决，问题是出在网格设置方面，我在中间的线上加了两个固定点，加密了最中间线的网格现在每个模式都能对上了，谢谢各位的热心解答。



网格设置截图？



有点意思，下下来看看



我也来看下！





还望大侠帮帮我呀，这个模型我研究了两天，我觉得现在的问题就剩下网格剖分了



欢迎欢迎，谢谢啦



经验上来讲，2G那个是主模，然后应该是同频率的两个模式同时出现，所以第四个和第五个应该都在8-10G之间，第四个肯定是不准确的，按目前的波长和网格划分来讲，300G，目前的网格太大太大，所以第四个模式你就忽略掉这个300G吧如果要继续往下算 你可以在estimation of the highest frequency里把最高频率改成个10多G试试



加密网格，改为20/20，最小网格0.1
子网不需要设置



第一个为2G的主模这个我可以理解，有2个问题：
1. 一般求解的话都会出现同频的两个主模吗？第四个和第五个在8-10G之间这个是怎么计算的呢？大概是那二个同频模式频率的两倍吗？
2. “estimation of the highest frequency”这个怎么设置呢？
谢谢啦
