CST MWS蘑菇型EBG结构建模

录入:edatop.com     点击:

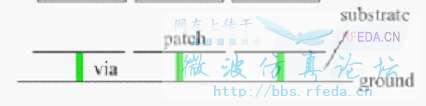

蘑菇型EBG结构的金属过孔怎么建模啊?与substrate(相对介电常数2.2)、ground(pec)之间应该用什么具体的操作完成啊。如下图,绿的就是金属过孔。各位大侠帮帮忙看下啊



画个金属圆柱放到哪里不行么?



确实是这么画的可仿真出来结果不对啊画金属柱的时候具体和贴片、介质、地应该做什么操作啊?(加,减,插入等) 可能是我对EBG结构还不熟悉 兄弟画过这种EBG结构?望指教啊小弟感激不敬



金属过孔就画一个圆形或者方形的柱子,设置为金属或者理想导体;至于进行什么布尔运算,整体要求是:柱子要保留,介质的那一部分裁剪掉。这个从食物加工制作就能看出来。
给你一个我的mushroom结构,希望帮到你



真的非常感谢哈!
