差分对的串扰仿真

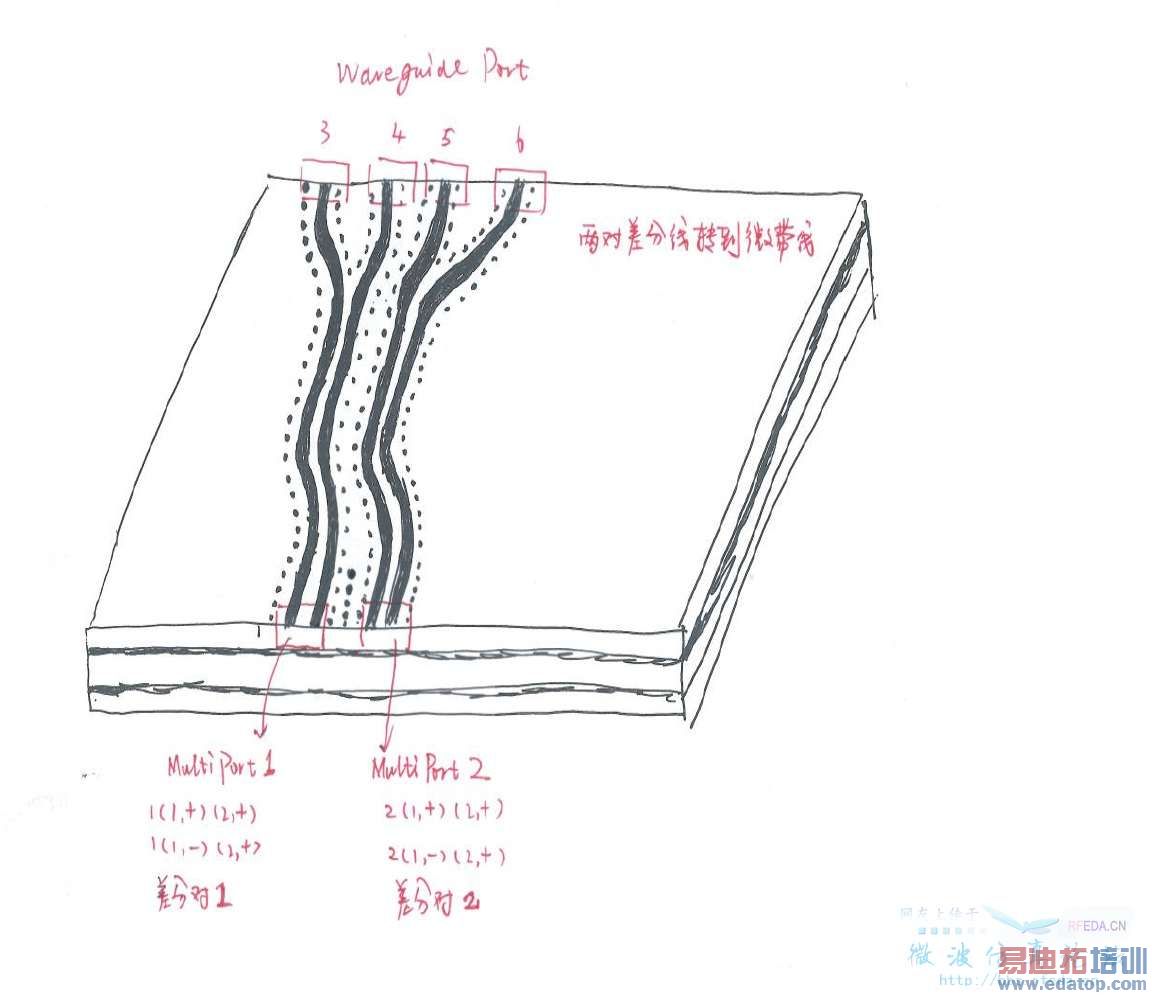

模型描述：输入差分信号，通过微带线引出，差分线转换到微带线，想看微带线的插损和回损，同时还要得到两对差分线的串扰，模型如上图。

模型设置：模型一端设置为waveguide port,另一端设置为multipin port。通过一个简易的模型验证了，这个模型可以仿真。

问题：在仿真时引入了差模和共模两种模式，而散射参数又没有差模，共模之分，对于这个模型仿真方法是否错误？如果可以仿真
以端口3 为例，回波损耗是 S3(1),3(1) 吗？ 由于（1）代表差模，如果这是差模信号的回损，那共模信号的回损是什么？
S3(1)5(1)代表的是 传输差模信号时端口5的线路对端口3的线路的影响吗？ 但是为什么没有 S3(2)5(2)，共模信号也有影响啊。

本人没有什么高速的经验，麻烦大伙看看，给个意见，非常感谢！



如果两端都是差分对形式，还可以考虑混合s参数来表示，两端不同，怎么弄？



还是在于的你的端口设置
你的图中，可以将1设置为1（1+），1（1-），1（2+），1（2+），你设置的2端口同理
3、4设置为一个端口，5、6设置为另一个端口，每个都和1端口对应
这样，最后就会得到各个端口之间1模和2模的S参数，1模就是差模，而2模就是共模



厉害啊
佩服



非常感谢！
今早在班车上我也这样想了下，马上试下！



但是我发现，如果要看3端口接收信号的散射参数s33，那模式参数如何转化过来了
或者我还得把端口改回为波导端口



感谢 hawk8969
仿真以后可以得到两对差分对之间的串扰，以及共模、差模损耗
只是有一点想不通
1端口和2端口输入差分信号后，用网分测试3、4、5、6端口得到散射参数S33，S44，S55，S66
与仿真里面的那个结果对应呢？
或者是将各模式仿真结果进行后处理可以得到与网分测试得到的回波相对应？
有谁做过？指点下哦！



在DS中使用Mode Converter，这个模块在Miscellanelous->Ideal中
这个模块的作用就是从共模差模中得到单端口的S参数，或者从单端口的S参数中得到共模和差模的S参数，共有四个端口D、C、P、N，D就是差模，C就是共模，P、N是产生共模和差模的两个端子
把这个模块的D接1（1），C接1（2），P、N接端口，就可以得到你说的那个网分测试的结果
