线缆仿真

当我进行线缆辐照（平面波辐照线缆）仿真时，可以进行时域仿真，可是当我将线缆放在车里进行线缆辐照仿真时，却出现错误，车上布线有什么需要注意的吗？我只是在车内放了一根心线，还需要做其他处理吗？模型如下：



上模型吧，估计是modeling的问题



这个需要车的系统仿真。



已经上传了，除了上面的模型还要什么模型么？



能具体一点吗？那我的问题出在哪里了呢？



我怎么没看到在哪里。



我是在车内布线的，用transient solver +单向耦合uni—directional肯定没有问题。楼主用TLM求解器 是不是线缆离车体模型太近啊？ 还是选择了双向耦合bi-directional？双向耦合 我今天一直出差错，



线缆离车模多远才可以？我在2D(TL)中只看见uni—directional，没看见bi-directional，bi-directional在哪里？

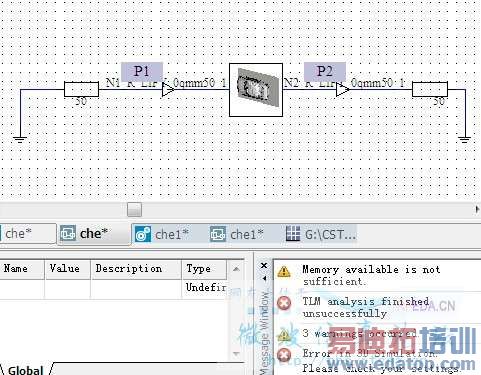

在车体里加线，仿真出现下面得错误，应该是说车体与接地金属板要相连。



并没抓住重点。警告的意思是TLM求解器不支持厚度为0的介质材料
