差分对端口的大小设置?
录入:edatop.com 点击:

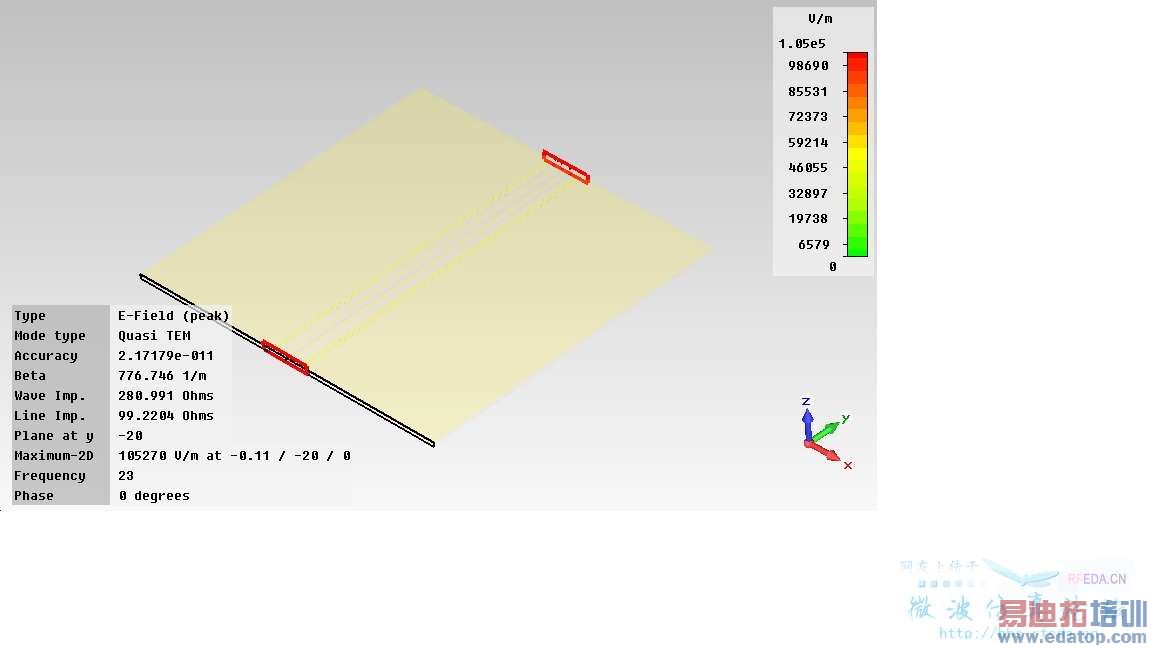

模型,差分阻抗 和共模阻抗 见上图 ,我的问题是差分对的仿真端口应该设置为多大了?在帮助文件里没有清楚的说明大小设置,只是讲了多芯端口的信号设置。
我也查了自带的例子,好像端口都设置的比较大。我稍微改变了端口的大小,并加密了网格,差分阻抗总会偏离100欧姆, 变为92欧姆或者是123欧姆左右。但差分对在 polar si 软件里计算的阻抗为100欧姆,这是否说明在仿真时,这种情况对端口的 设置要求很高,要不很容易偏离实际的阻抗。
欢迎大家讨论,支招,先谢谢阿!
还有 从差分对到单端的微带线引出,在转换的过程中肯定有阻抗的变化,
这种情况下要注意什么?怎么转换,有经验的人能提示下么?谢谢!
我也仿真过端口大小对S参数和端口阻抗的影响,也有楼主同样的情况。这个设置还是挺讲究的吧,继续探讨!
其实我认为端口应该把有电磁场的区域包含进去,除了场强可以忽略的地方,这样端口还是比较大的,引起的后果就是阻抗变大。
还是同轴阻抗好啊!

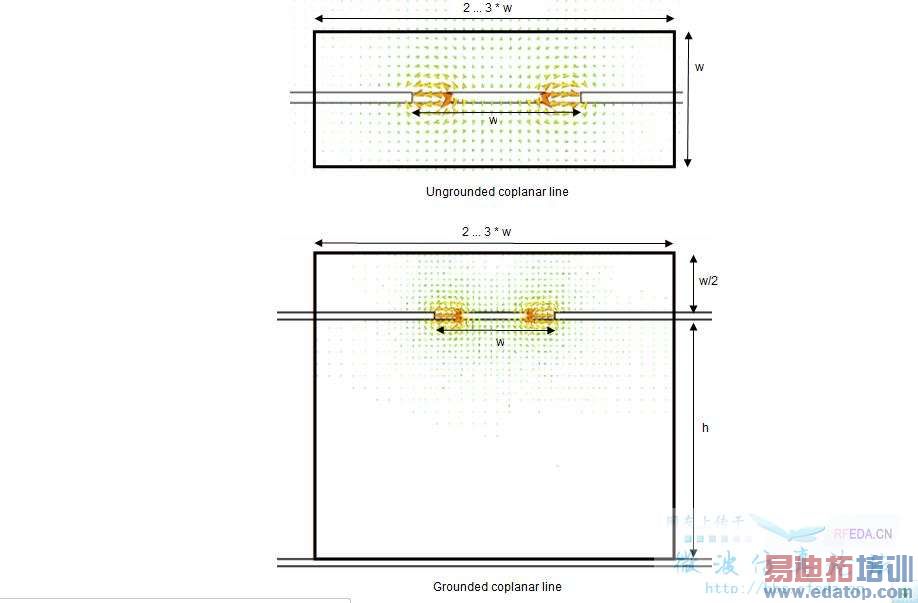

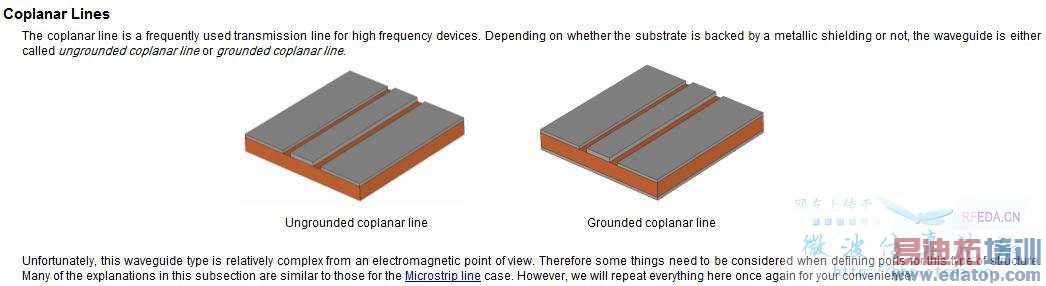

请看图片内容,关于耦合线端口设置的。
上面是共面线
我做的辐射仿真,边界条件以及端口变化对阻抗都有影响,不知道楼主修改过边界条件不?
边界条件不变的时候,改变端口大小,阻抗就有变化
边界我是按实际来,使空气就加open,是金属就加electric,
我看例子里有设置为magnetic的
