CST DS如何将S4P转为S8P的文件
录入:edatop.com 点击:
请问如何将S4p 转为S8P的文件. 需要在CST Design studio导入touchstone文件后如何设置?
谢谢!
谢谢!
4端口变8端口,平白多出来的4个端口数据哪里来?
在属性里面设置差分端口?

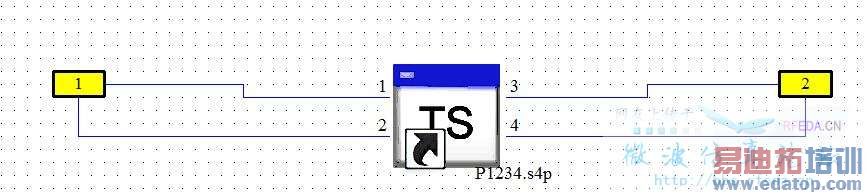

请问是这样设置差分端口吗?
只在Port里设置就可以还是在Touchstone的block也要设置?

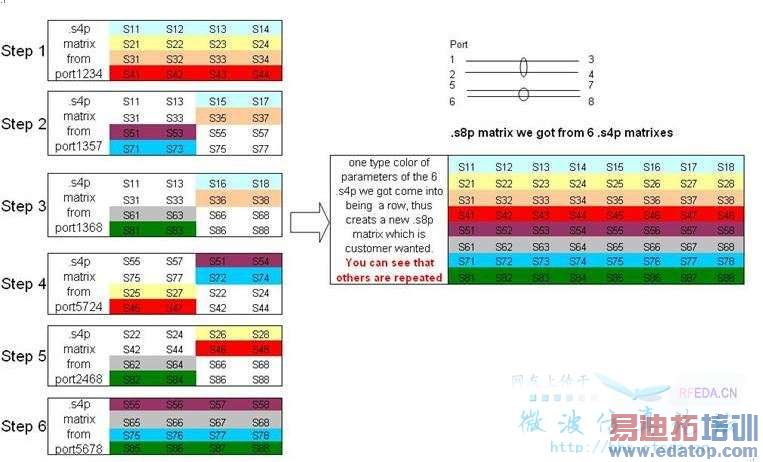

因客户需要S8P的文件。但是VNA为4Port的.故只有S4P的文件.现在想通过测试出6个S4P之后再将其转为S8P. 请问该如何设置.
谢谢!
你在仿真的时候,是将最后一张图中的1和2、3和4、5和6、7和8设置为一个端口么?然后仿真得到一个TOUCHSTONE文件?

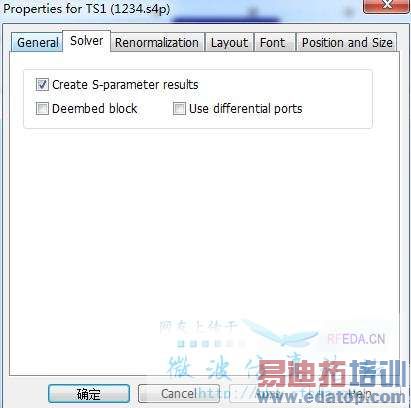

如果是这样的,在你选择的端口属性和TOUCHSTONE属性总勾选差分端口就可以了
Hi hawk8969,
没有太看懂您的意思。可否麻烦实际操作下的. 最好贴图讲解下的,多谢了.
附件是S4P文件。请查收.
你这还要转化一下吧?从这几个S4p文件算出一个s8p文件来?
应该要转换一下的,但是design studio不太会用。还请帮忙看看的
可以通过各个模块将所有端口之间的S参数得到。但是在怎么导出变成s8p的touchstone文件,还有待研究
版主可否帮忙解释下!谢谢
