CST仿真结束之后有些图示如何得来的？

最近看了一篇文章上面有些图，可是我怎么为什么得不到下面的图呀？


要设置什么吗？

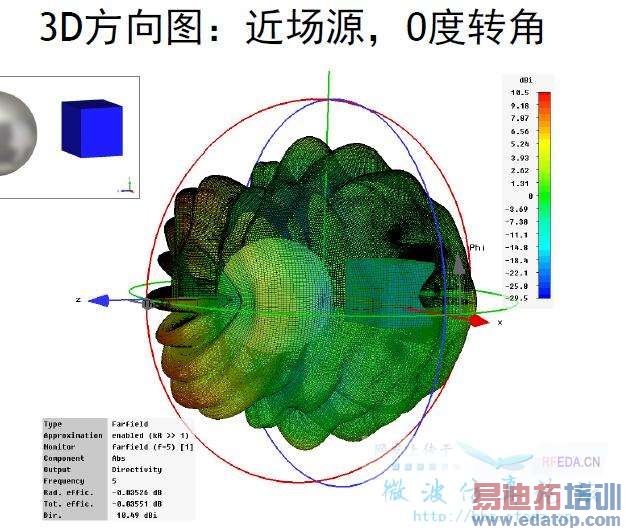

第一张图：

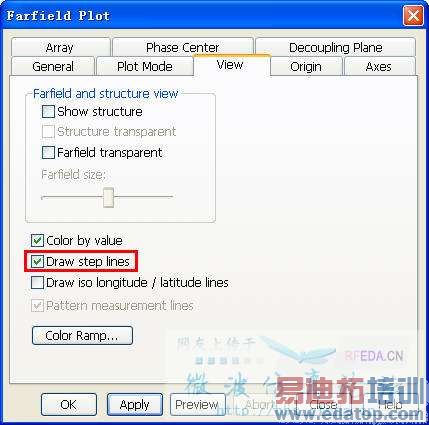

远场属性里面，勾选draw step lines

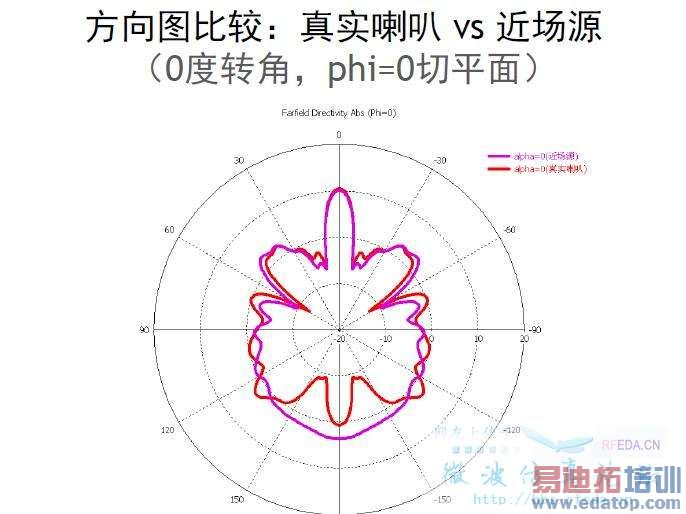

第二张图是把结果复制到同一个文件夹里面



请问一下这个Farfield Plot 选项在哪里呀？我怎么没有找到。还有就是这个选项是在真实喇叭那个模型中，还是近场源那个模型中呀？对于第二张图我不知道怎么复制呀，为什么我复制图形之后就会是一系列的数值，这个复制是在result文件夹中进行的吗？我的result里面的文件都打不开呀。不好意思哈，我好多东西都不会，麻烦您了。



我又试了一下，发觉我把我的源设置为远场源就可以，可是这个是设置近场源的呀，我也要用的是近场源呀？那个帖子说的也是近场源等效的问题呀。还有就是我导入的时候同一个源导入farfield与导入field source之后仿真结果会有区别吗？



farfield是在场监视器里设置的，仿真结果出来以后再调出属性，可能就应该是1楼所看的那张图吧。



一个一个来
Farfield plot 是在远场视图上点右键，然后选择Farfield properties，就能看到了
第二张图的复制，首先把远场图改成2D的结果，然后在键盘上按Ctrl+C，在1D结果中新建文件夹，然后Ctrl+V，就可以了
