CST   lumped  element

录入:edatop.com     点击:
目的:8GHz上,50ohm匹配到(42-j*39.5)ohm的微带结构仿真。
第一步:现在ADS中运用Smith圆图得到匹配电路的微带结构
第二步:根据ADS的结构在CST上建模,其中由于第二个端口为复数,利用lumped element实现,lumped element选择RLC串联,具体的R、C以及第二个端口的宽度,由ADS仿真出来。


由上两图可知,我的lumped element网络中R为2,C为0.5PF,第二端口宽度、长度分别为1.6和0.5

上图为初步的匹配结构加上后面的lumped element网络后
第三步:只调整CST中的匹配结构(lumped element网络不改变),得到我们需要的仿真结果

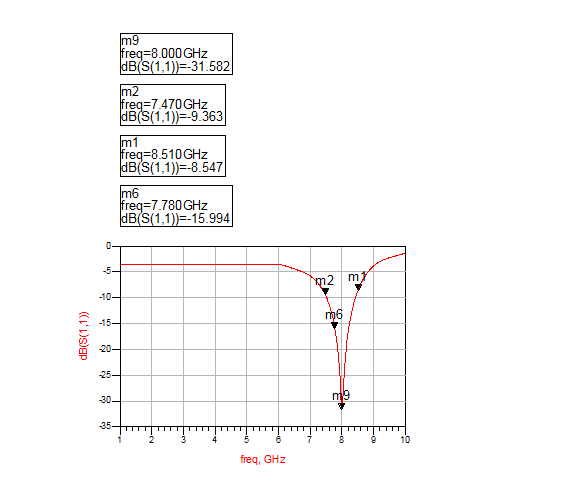

第四步:将此CST模型的S2P文件放入ADS中,进行仿真,得到结果正确(此时的term2设置为40ohm)

现在的问题是:当我把CST模型中的lumped element删除,只剩下我的匹配结构本身时,进行仿真得到S2P,放入ADS,得到的结果偏移很大(此时的term2为(42-j*39.5)ohm),问题出在哪儿  求教各位大神


我猜想是归一化的原因。你试一下归一与不归一的差别!?


试过了   跟归一化  没有啥关系啊   结果基本没变化

不是导出归一化的问题,应该是端口阻抗不一致,在CST里面波导端口的阻抗是变化的,根据端口结构自适应,而ADS里面的阻抗是固定设置的,你可以检查下看看两个仿真的端口是不是一致
