偶极子天线的频率阻抗关系

cst仿真了半波偶极子天线 波长84cm
做为发射天线，端口是1V的电压源
仿真结果如下：

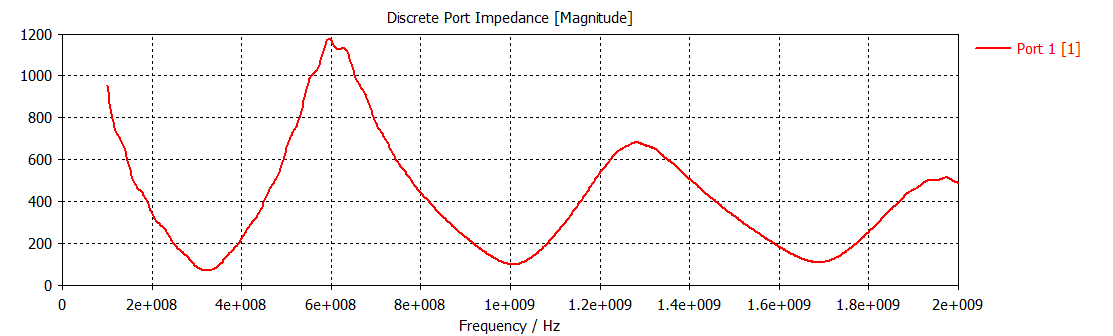

阻抗和频率之间的关系

求助大神
为什么会有这么多谐振频率?
哪一个频率是有用的?

半波对称阵子是非常常用的一款天线设计，顾名思义，半波即半波长，阵子长度是对应主频率（基波）的波长的一半，从图中来看呢，基波频率大约为340MHz，倍频（如后面的三次谐波和五次谐波）频率约为340MHz*3=1.02GHz和340*5=1.7GHz。看的有些误差，小编应该是要做357MHz。
从频率来看，小编在设计什么项目天线呢?
1. 为什么会有这么多谐振频率?
     由对称阵的结构和电流分布决定了它的谐振应该在哪个频率点，如阵子中心是馈源位置，两边可看做开路，所以中心要求电流最大，两边开路电流最小，同时对称阵上的电流分布根据位置不同满足正弦分布，依照此三个条件，你能够画出怎样的分布形式来。
同时，结合你的仿真结果来验证你的猜想。

多谢多谢！ 我再理解一下

谢谢你啦 那我想再问一下 有没有可能只通过这一张图就画出这个天线的等效电路图呢?比如就是一个RLC串联电路加负载

可以呀，但RLC具体的值怎么确定呢，负载R可以认为是辐射电阻+损耗电阻，假设损耗电阻很小可忽略，那我们的等效R就是图中读粗来的谐振最低点的值如纵坐标，L和C怎么确定呢，谐振频率f已知如横坐标，频率f=1/(2*pi*L*C)只有这一个关系式，另一个关系式怎么来寻找和确定里?
