siw波导 缝隙天线 的匹配问题
录入：edatop.com 点击：
siw 一端短路，一端馈电， 对于这种缝隙天线怎么匹配呢?一直都匹配不了。

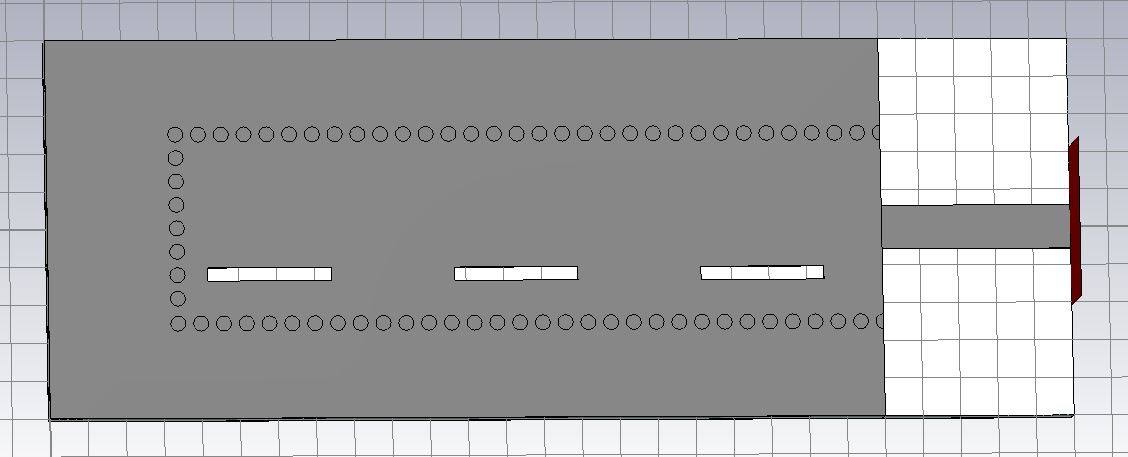

求指导，模型如图
求指导，模型如图
馈线的宽度、长度，短路孔的位置等等都可以试下
试过了，没有特别的改观。看网上说要等效导纳要等于1，是这样吗?
等效导纳等于1是和波导的特征阻抗匹配，这时如果是直接用相同宽度和厚度的SIW馈电，就是匹配好的。如果是用微带馈电，就需要将微带转成波导，还是需要匹配的。当然等效导纳不等于1也是可以直接匹配的。
这样的馈电设计是否有问题，微带好像不可以直接给SIW馈电的吧，需要特别的过度的 是不是用CPW?
昨天继续调了一下发现可以了，多谢哈
你是说从背面用cpw馈?
我也是小白 你可以搜搜看（transition siw slot antenna）很多都是用CPW Ground作为过渡焊接SMA。总之你仿出来就好
