CST MWS仿真套筒天线波导端口出错
录入:edatop.com 点击:
仿真一个套筒天线,级啊波导端口是老是出现错误,请大牛帮忙,谢谢了。
你的“地”是可能的原因,把“地”删除之后就没有这种提示了。
可以考虑画一个有厚度的地,比如0.035毫米,再添加波导端口,看看是否可行。
查以前的帖子,无数个这样的问题。
你的“地”是可能的原因,把“地”删除之后就没有这种提示了。
可以考虑画一个有厚度的地,比如0.035毫米,再添加波导端口,看看是否可行。
谢谢EDATOP的回复。

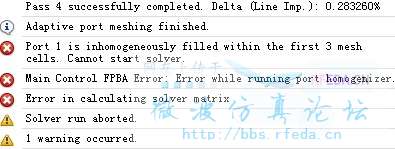

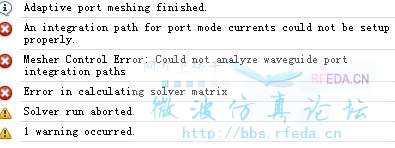

我考虑了有厚度的地,但还是不行。又出现了下面这样的错误提示:
我没见过这种错误信息,看着像是波导端口没有接触到正确的金属结构。

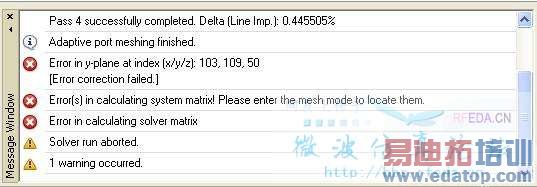

我试着加了有厚度的地(0.035毫米),有另外的错误信息:

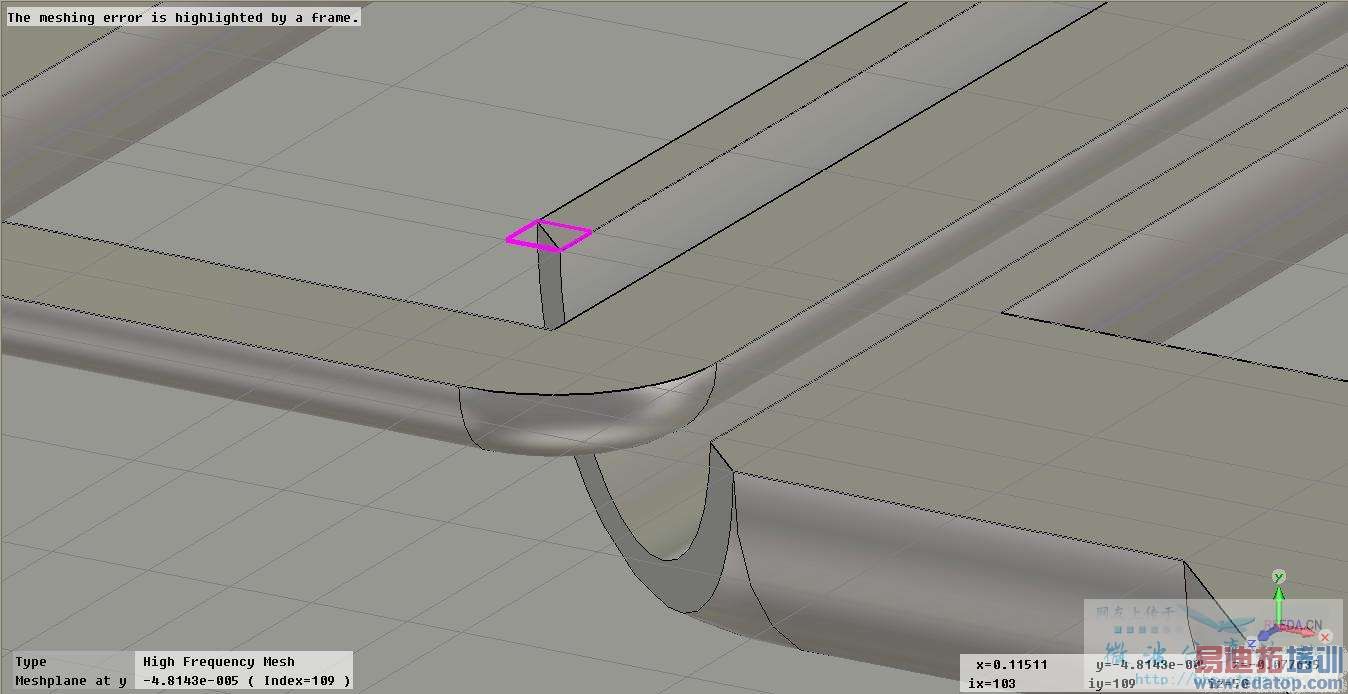

进入Mesh View可以看到出错的地方:
EDATOP,真不好意思啊。我还是看不懂那是什么错误,我刚开始接触CST,还望不吝赐教。谢谢。
二楼的错误信息我第一次见到,没有模型的话,我也不清楚会是什么样的问题。
三楼的问题好像是在特定的网格参数条件下,网格化模型时那个cell有什么问题,这个比较棘手,因为看不出来有什么明显的错误,最好能联系CST技术支持。
哦 看来大牛也没办法了。谢谢啊。
这里是网格的问题,可以试着调整一下PBA。
对啊 说说怎么调整PBA啊。谢谢了。
首先试试采用离散端口能不能激励,如果可以的话,说明模型结果没问题。你的模型结果都是导入进来的。形状比较复杂。
