CST MWS有短路线的共面波导,反面震荡圆环,端口怎么设置?

录入:edatop.com     点击:

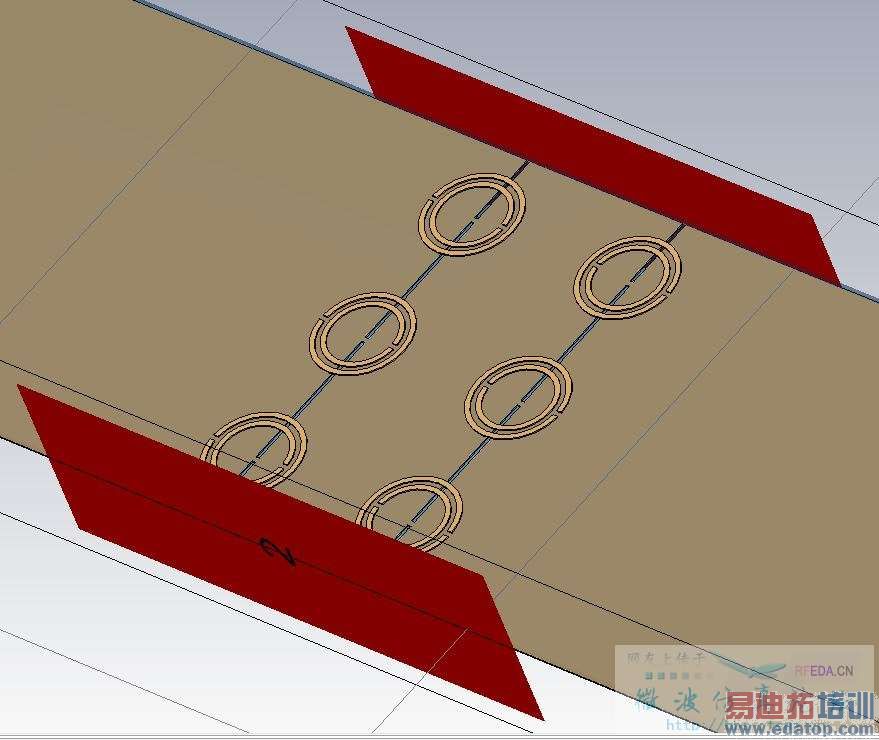

这个是反面的震荡圆环。

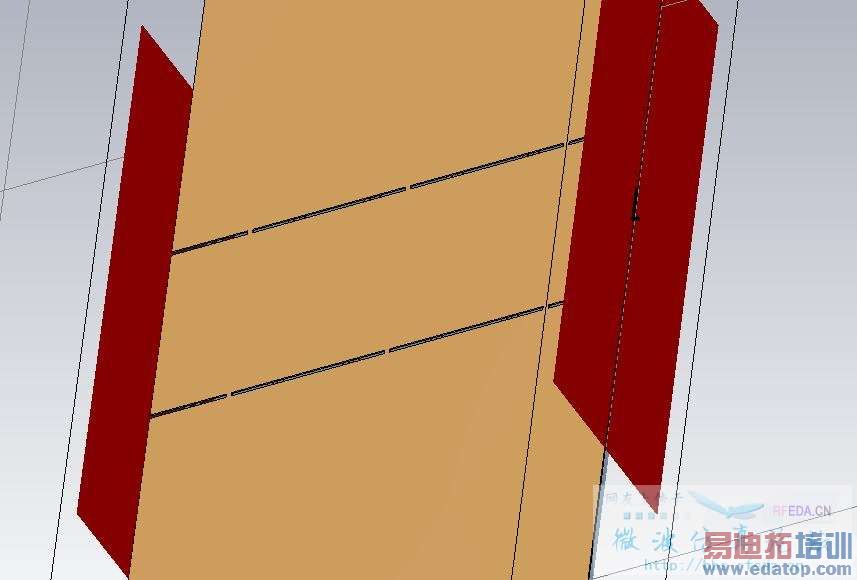

这个是正面的共面波导。


设置端口的问题?我已经看了help中的共面波导的端口设置,不过这个和那几种都不一样。我仿真了很久,感觉都不对。
求建议,求指导。



实际中信号是如何传输的?



可以的话上传模型,大家才好帮你检查啊




实际是,正面共面波导中传输,然后背面是震荡圆环。论文中只给了这些信息。具体我也不值得怎么画。




模型就是上面的那个啊。看图就可以知道了,我用的是cst2009.
