CST MWS仿真中energy balance可以大于1么，大于1表示什么意思？
录入：edatop.com 点击：

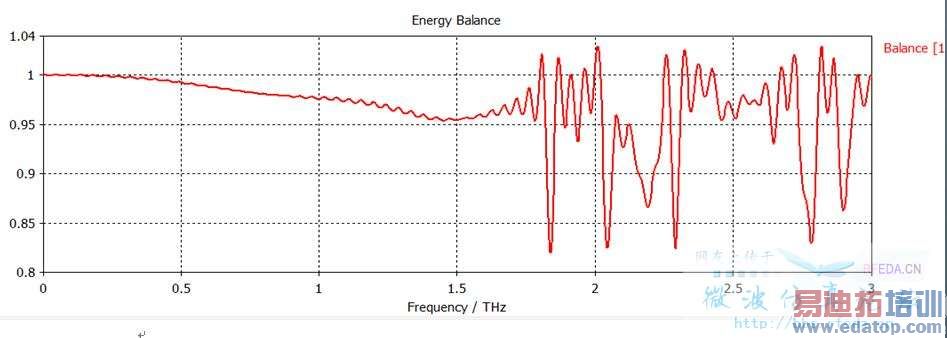

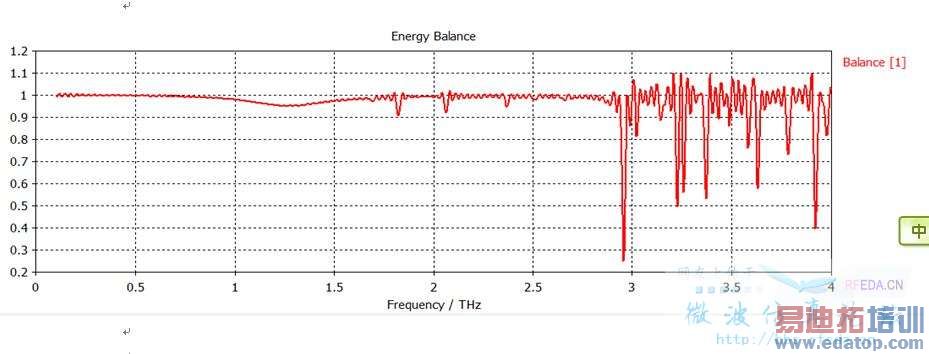

help文档里说energy balance=sqrt(S11平方+S21平方）,S11的平方代表反射率，S21的平方代表透过率，但我在仿真得到的结果却显示energy balance大于1，无法理解，这是怎么回事？
除非你仿真的是有源器件，否则应该是仿真结果有问题
不是有源器件，所以觉得奇怪
能量发散了？S参数呢？
结果不收敛，别的没事，仿真收敛值设高一点就行了
估计是模型由谐振，抓个图看看吧
，模型无源
超的不多。模型？
确定仿真的是无损互易网络吗，满足这个条件才有S11*S22+S12*S21=1
看样子像是由于截断误差造成的调制。就是时间窗口取短了，可以加个AR FILTER或者用频域再算算看。
