我在微波工作室建的同轴模型。我想把外导体也画出来好进行参量扫描，所以背景材料改成了normal。但点start后报错，网格划分不了，端口部位出现问题。想请问下，如果我一定要把背景材料改成Normal的话，那我模型的端口面要怎么修改呢？谢谢大家！



最少得告诉别人你的模型画成什么样，端口怎么建，报错信息是什么吧？



好的老大。
我的模型简单的说就是在MWS里的一根同轴线，空气介质，内外径比为2.3.端口选了同轴线两端空气介质面，我要优化外导体尺寸，所以把外导体画出来了，把背景材料改成了normal，运行后报错说网格划分不了。但把背景材料再改为PEC后就可以了。所以我想知道是不是我的端口出问题了



没有端口处的截图……，没有端口处的网格视图……，没有错误信息……。
如果实在解释不清楚的话，传模型吧……。



同前面，信息太不全了

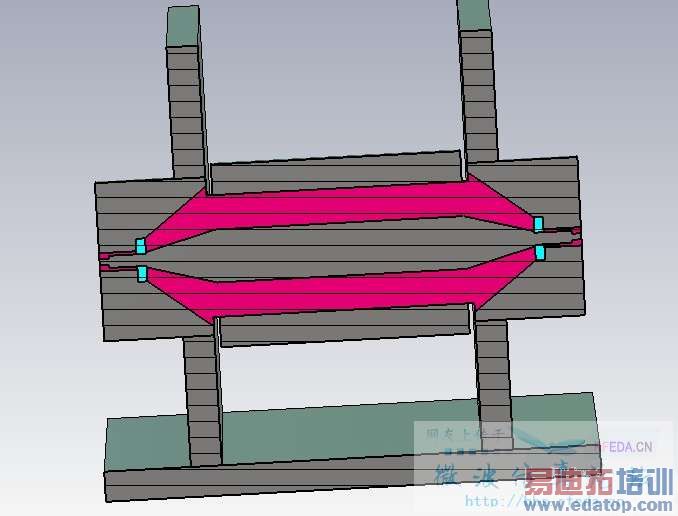

不好意思，昨晚看了本站的帖子，发现不是背景材料的问题。下面是我的模型截图。棕色的是内导体和外导体，红色是空气，蓝色为介质。左右两个介质面选作馈源端口。去掉最下面的导电板网格划分就成功了，加上就处出现这样的报错提示
the port number 1 is located inside the computation domain,but not backed with a solid block of PEC material. such a solid block can be easily generated by packing the portface and extruding it.端口2也是一样的错误。
下面的底板到底对模型产生了什么样的影响啊老大



蓝色为介质。左右两个介质面选作馈源端口
这句话什么意思？那介质外面的是什么?
还是上模型吧，这好像没什么保密的吧



不是不是，就觉得我刚学应该不是什么大的问题，大家都遇到过的。还没有上传过模型，是这样压缩上传吗
[attachment=52872]



[attachment=52874]

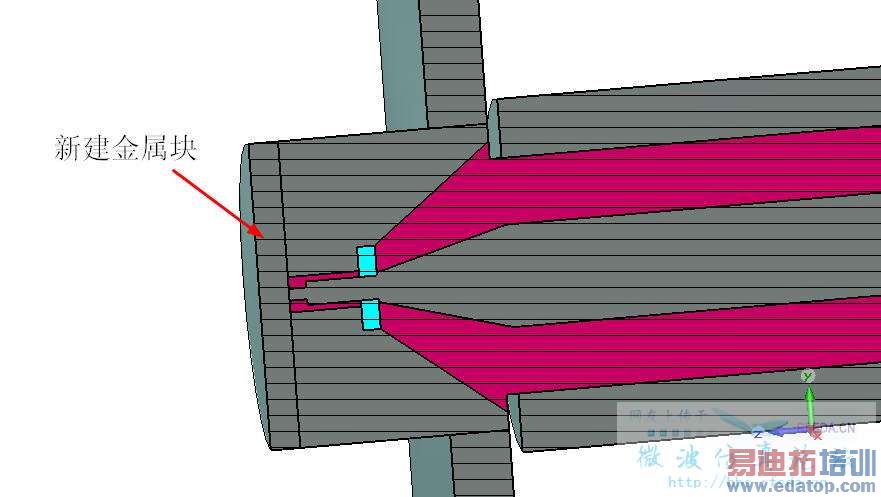

看了你的模型，根据错误提示建了两个金属块，已经可以正常划分网格了：
错误提示是说要在端口的背面建立金属，频域算法一般要求这样，但有的时候又不需要。我就不太清楚了，期待高人解答
