CST MWS能量曲线问题
录入：edatop.com 点击：
用MWS建模型PCB，平面波照射。设置激励信号，是我导入的试验测得的源的信号

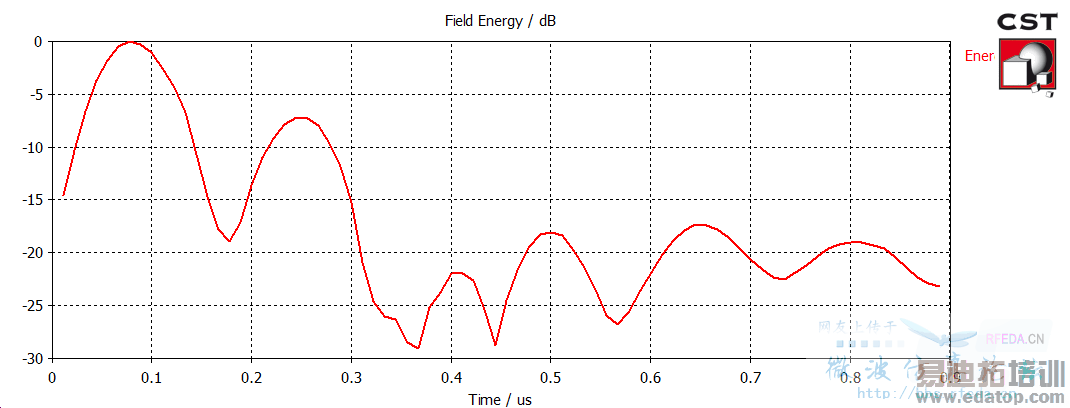

经过漫长的仿真得到能量曲线如下：设置的仿真精度为-30dB，可我看有个帖子里面能量最终是趋近-30dB的，我设置多个脉冲，貌似也还是这样的效果。
还有五个电压探头的波形形状都和给定的激励信号差不多，得出的Voltage signals基本一样，就是幅值不同。
得到的|V| linear 是基本一样的
不同地方测到的信号应该是不同的吧？这又是为啥啊？
经过漫长的仿真得到能量曲线如下：设置的仿真精度为-30dB，可我看有个帖子里面能量最终是趋近-30dB的，我设置多个脉冲，貌似也还是这样的效果。
还有五个电压探头的波形形状都和给定的激励信号差不多，得出的Voltage signals基本一样，就是幅值不同。
得到的|V| linear 是基本一样的
不同地方测到的信号应该是不同的吧？这又是为啥啊？
探针的时域信号呢？
你的PCB是如何放置的？平面波的入射方向？
对，是平面波垂直照射。
貌似没传上来。
下面这个是导入CST后的信号图
我觉得你想仿真的是，印制板在平面波的照射下，印制板上感应出的电压是多少？
还不如直接建立几个电阻，直接观察电阻上的电压和电流，你这样设置了电压monitor，应该是根据空间的电场得到的电压，也就说有没有和印制板连着是有疑问的
嗯，差不多就这意思。
你的意思是即使引脚与印制板下面的铜线相交也不代表连着是吗？那如果按照我现在这个做法该怎么样修改呢？
