CST CS co-simulation仿真报错

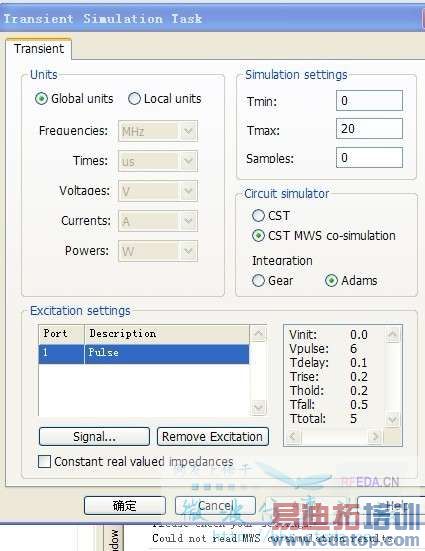

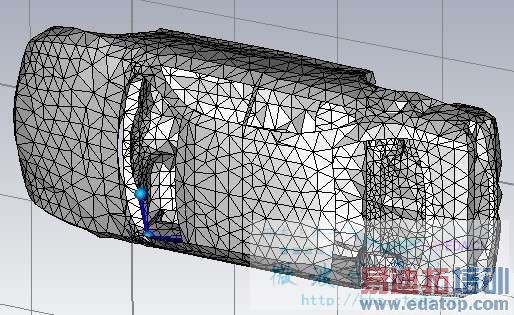

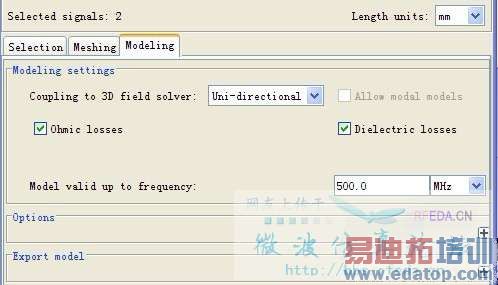

我从外部导入汽车网格模型,然后画了一条简单的线缆路径,内部电缆是双绞线,模型划分的频率设置为最高500MHz,设置的为6v的方波信号,周期5us,上升沿0.2us,下降沿0.5us,选择MWS co-simulation。

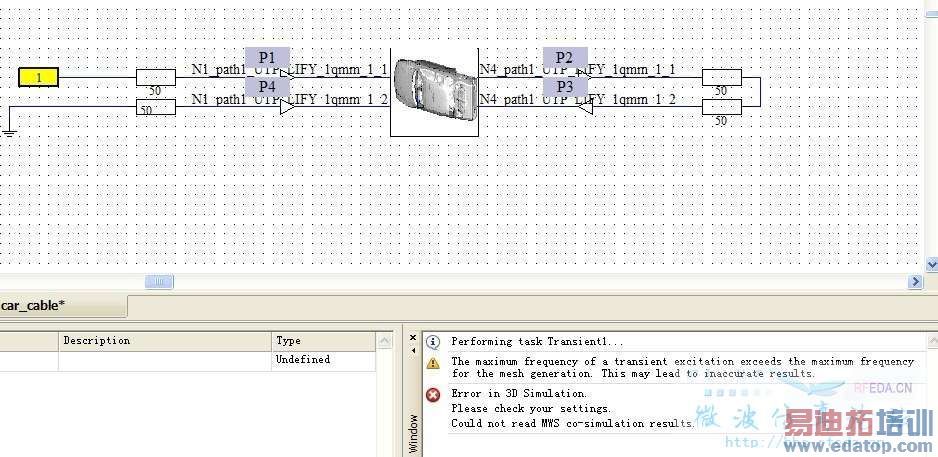

为什么提示The maximum frequency of a transient excitation exceeds the maximum frequency for the mesh generation?还有为什么总报错Error in 3D simulation。Please check your settings。 Could not read MWS co-simulation results,选择cst仿真时不出现这个问题?求高人解答。
你在DS中的block的属性是如何设置的?
还有为什么会出现那个警告?
DCblock 就选了 TRansient solver 和radiation
我想用时域信号激励线缆 仿真线缆辐射问题 但是发现老报错
建议,你建个简单的模型先试试,如果还出这个问题,就把传上来帮你看看
恩 好的 谢谢
好啊 我目前co-simulation结束后 为什么在cable工作室没有仿真的电流源啊?如果是AC仿真任务 可以再navigation tree——》farfield source下有ac源,为什么瞬态仿真任务没有任何结果啊 谢谢
你用的哪个版本?
我用的2011,在线缆生成的block里添加transient task 并选择MWS co-simulation,添加脉冲激励后 ,仿真结束后 在cable 工作室没有发现仿真的结果——电流,然后就没法进一步启动线缆骚扰的仿真了 也不知道问题出在什么地方 我是按照 cst 电磁兼容案例分析里选用transient task仿真线缆骚扰的 ,在workflow里是用ac task 仿真的 但是感觉添加实际的时域信号更符合实际情况,如果用交流仿真的话,添加的激励只有频率范围和幅度 跟feko差不多 还要进行处理 挺麻烦的
你在探针P1~P4不就可以了么?
瞬态仿真结束之后就可以得到探针上的电流啊
