印制板上单线三米法辐射场（RE）仿真算例的问题

想必大家也看过“印制板上单线三米法辐射场（RE）的精确仿真”这个算例，是deguo" data-card-url="pw_ajax.php?action=smallcard&type=showcard&uid=" target="_blank" onclick="return checkUrl(this)" id="url_1">deguo 大侠分享的，这里先谢谢deguo" data-card-url="pw_ajax.php?action=smallcard&type=showcard&uid=" target="_blank" onclick="return checkUrl(this)" id="url_2">deguo 大侠！
我是新手，有一点不明白：
算例中的端口1加在导线和地平面之间，作为电压源激励，这个我弄好了，但是端口2不知道怎么设置，我有俩问题：
1、端口2如何设置，设置成什么类型的？
2、端口2和地之间加4pF的电容又是怎么加的呢？
希望知道的大侠指点，万分感谢！



1、没说要设置端口2啊，只是为了便于区别，将印制线的两端称作（1）端和（2）端
2、电容，就是集总器件，在菜单solve->lumped element



哦，按照您说的搞好了，多谢大侠指点。
另外，我还想请教一个问题，我自己仿真一个8层板上一段时钟走线的辐射，大体如下：

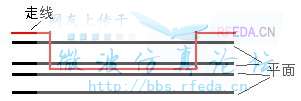

1、我先将无关的网络、元件、叠层都删除，然后用slice功能把多余的部分切掉只剩下关心的部分（整个模型区域大小在毫米量级），然后在时钟走线起始端和参考地之间设置电压源、在时钟走线末端和参考地之间设置50欧姆阻抗，该时钟网络上还有几个集总的阻容器件；最后的模型包含时钟走线、时钟走线的三个参考平面层、相应的介质层，如图；
2、该时钟走线频率是26M，所以我设置频率为25.9到26.1；
3、我将边界条件设置为open（add space）；
4、我想观察电流密度，所以在field monitor里选择currentdensity；
5、用Transient计算时，错误提示 ，大意是说集总参数器件被当成了单个的点，让把mesh line ratio增大，我从初始值的100增大到1500错误才消失；
6、但此时又提示说计算量太大建议优化，我也不知道该怎么优化了，结果计算了一下午才3%，实在受不了，我电脑的内存是4G的；
大侠你看有什么问题：是我模型太复杂？还是网格划分有问题？还是边界条件设置的问题？还是频率太低不适于计算？还是不该选择Transient方法？
耗费了两天也没琢磨出门道来，希望大虾指点，万分感谢！
