CST MWS仿真谐振腔不正常的energy?
录入:edatop.com 点击:

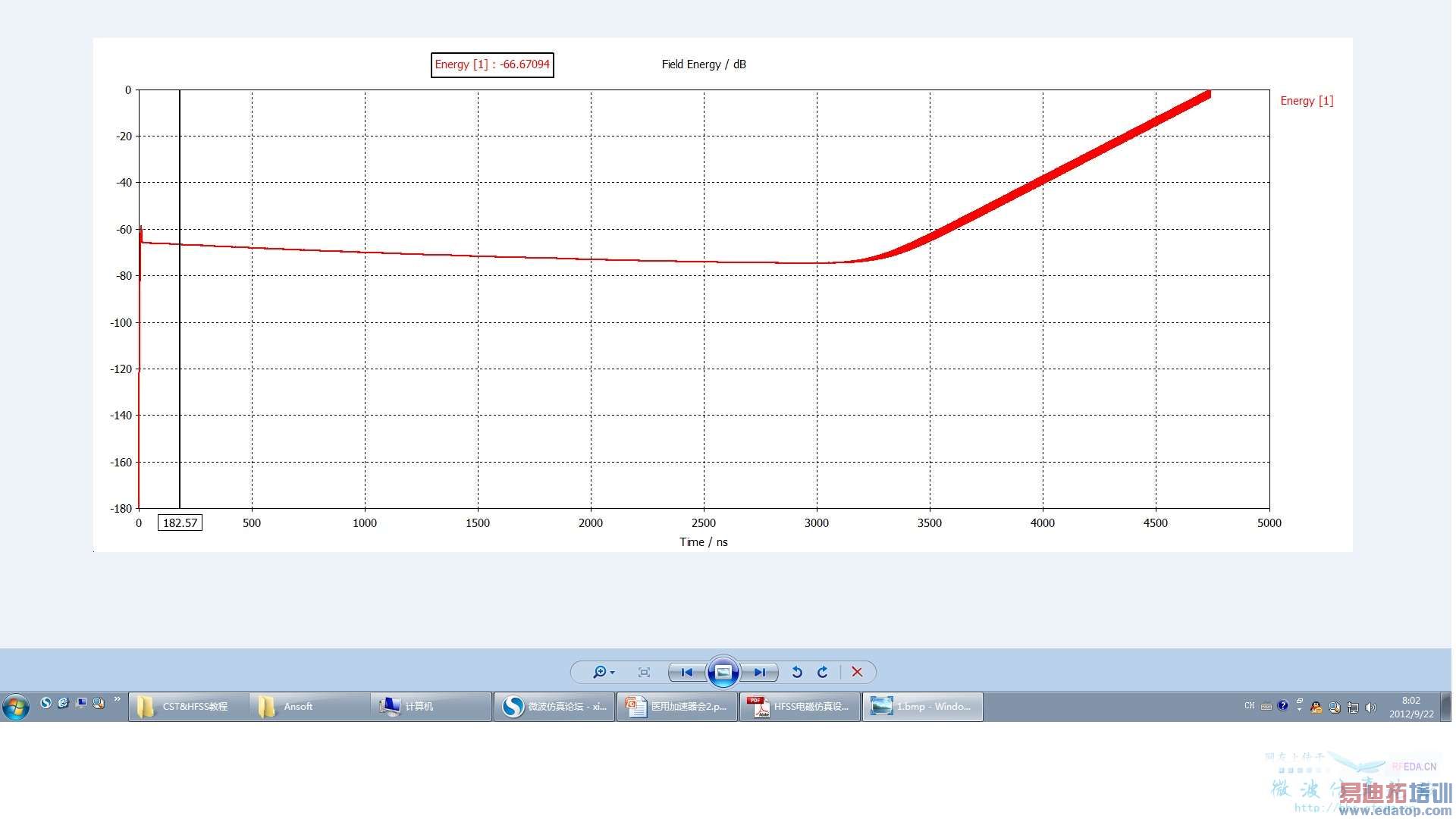

用T模仿真一个谐振腔,结果出现了这么诡异的能量衰减,这是怎么回事?
发散了,有很多原因,上模型或截图吧
谢谢
还是那篇帖子的模型/read-htm-tid-81182.html
管理员EDATOP大大给了一些提示和帮助后,我按照他的说法进行了一些尝试,因为我用的是2010版本,无法按照他的方法重复,所以我就加密了网格,用T模计算,最后就出现了这样的结果。
我要求的工作频率是2998,EDATOP大大算出了这个结果,而我这几天算过的情况,一直都是2985左右。无论怎么加密网格,都是这个结果。
现在我想问一下,对于这个结构,cst的计算精度有多高?用cst来算这样一个复杂的强谐振结构,会否误差较大?我的这个结构对误差的要求很高,与实际值相差不能超过1MHz。
如果我可以算到2998 MHz,那不就说明CST的准确性没有问题吗?
痛苦啊!
he大用的是2012版本,按理说我用的2010也应该可以算出来,无非就是时间长短的问题,可我无论怎么加密网格缩小频率范围,就是不行。甚至有很多情况,网格加密后的结果反而变的更差了。
本帖中的那个图片,就是在加密网格之后出现的结果,但是在加密网格之前却没有这样。
不明白啊
