CST MWS PCB上一段时钟走线的EMI仿真

录入:edatop.com     点击:
各位大侠大家好!

小弟想用微波工作室仿真一个8层板上一段时钟走线的EMI,遇到困难了,大体如下:(问题较长敬请大虾谅解!)

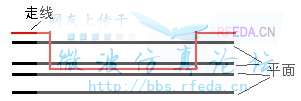

1、我先将无关的网络、元件、叠层都删除,然后用slice功能把多余的部分切掉只剩下关心的部分(整个模型区域大小在毫米量级),然后在时钟走线起始端和参考地之间设置电压源、在时钟走线末端和参考地之间设置50欧姆阻抗,该时钟网络上还有几个集总的阻容器件;最后的模型包含时钟走线、时钟走线的三个参考平面层、相应的介质层,如图;
2、该时钟走线频率是26M,我设置频率为25.9到26.1;
3、我将边界条件设置为open(add space);
4、我想观察电流密度,所以在field monitor里选择currentdensity;
5、用Transient计算时,错误提示 ,大意是说集总参数器件被当成了单个的点,让把mesh line ratio增大,我从初始值的100增大到1500错误才消失;
6、但此时又提示说计算量太大建议优化,我也不知道该怎么优化了,结果计算了一下午才3%,实在受不了,我电脑的内存是4G的;
大家看看有什么问题:是我模型太复杂?还是网格划分有问题?还是边界条件设置的问题?还是频率太低不适于计算?还是不该选择Transient方法?
耗费了两天也没琢磨出门道来,希望诸位大虾指点,万分感谢!




1、为什么设置电压源而不设置S参数端口?另一端直接接地即可;
2、频率太窄,如果可以设置0,建议从0开始,如0-30MHz;
3、边界无问题;
4、观察电流密度,应该设置磁场,也就是表面电流;
5、网格中的另外两个值是如何设置的?1500有点大了,实在不行还可以局部加密;
6、应该是存在极小的网格,总网格数?
还有问题就上模型吧
