CST电源完整性仿真采用一键PI和3D(FEFD) Modeling的结果比较

对同一块PCB的同一个电源网络分别进行了一键PI和3D(FEFD)Modeling ,结果出现不的的结果，大家帮我分析下是什么原因，谢谢！ 上图：

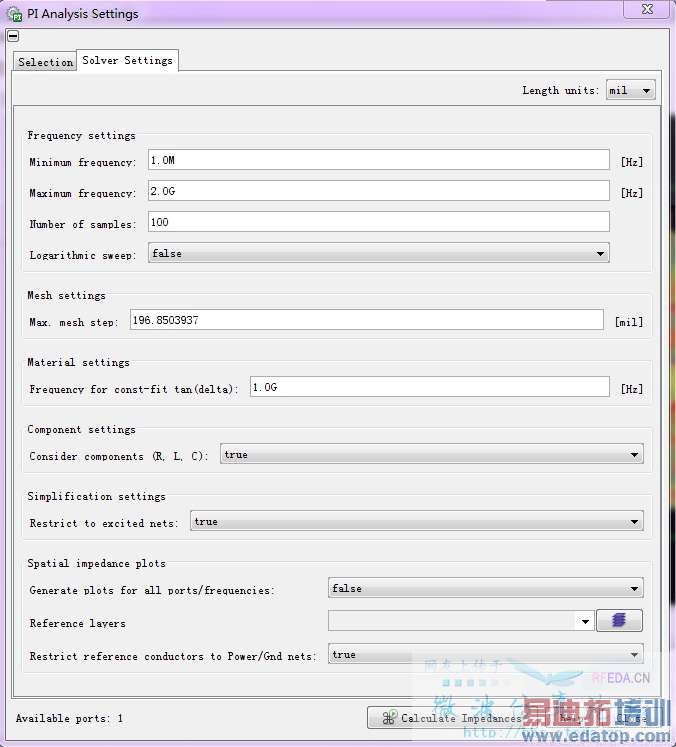

一键PI设置：

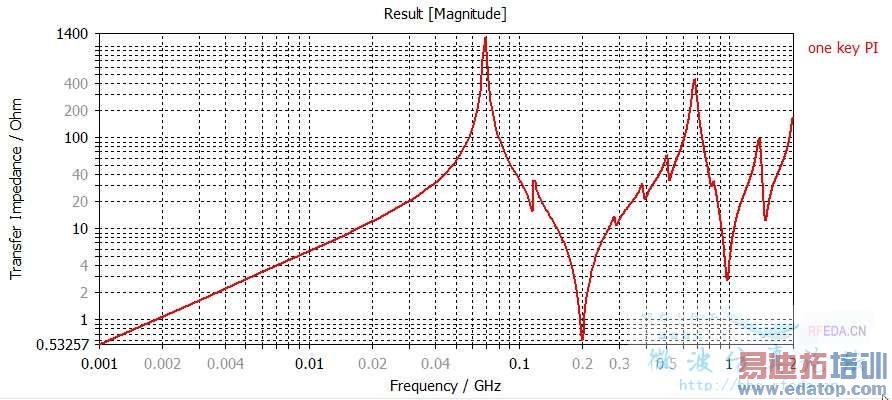

一键PI结果：

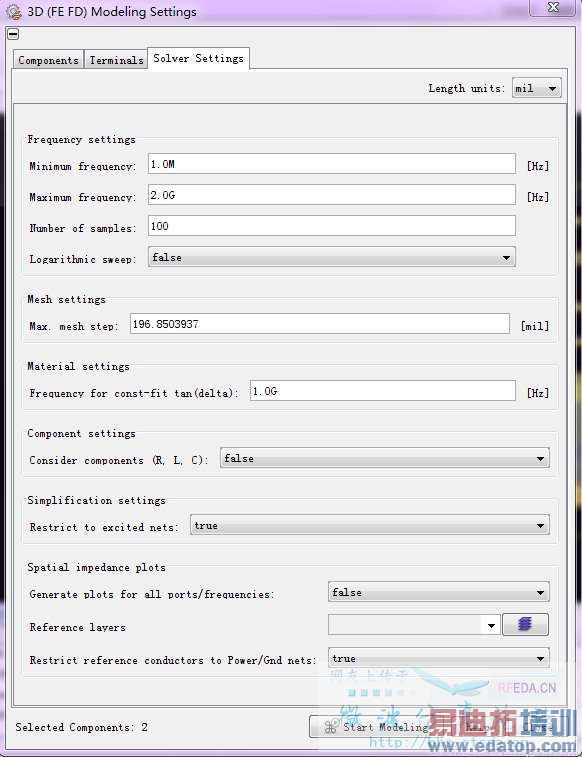

3D(FEFD) Moeling 设置：

3D(FEFD) Moeling 结果：

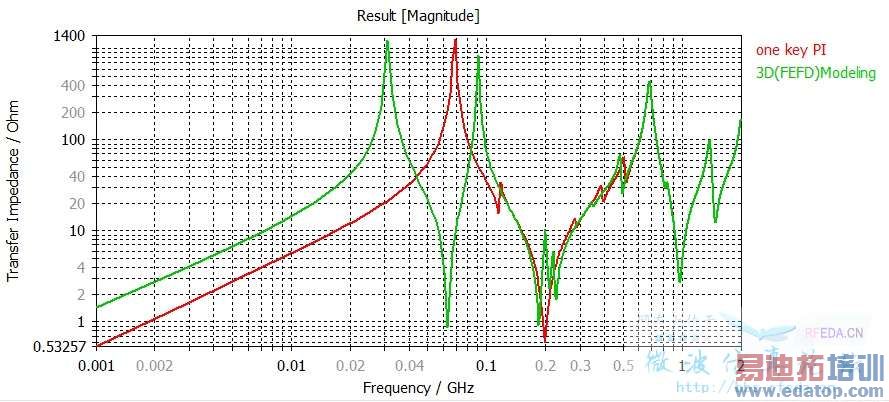

两者比较图：



看了你的帖子，我用PCBS仿真了一下，发现了一个问题，3D（FEFD）电源仿真后，怎么没有显示结果？很疑惑希望你指导一下



3D（FEFD）后只是提取模型，需要进行电路上的连接，建立S参数仿真才能得到电源的阻抗分布曲线。



保持一键式PI和FEFD模型的设置一致
简单起见，没考虑传输线RLC集总参数

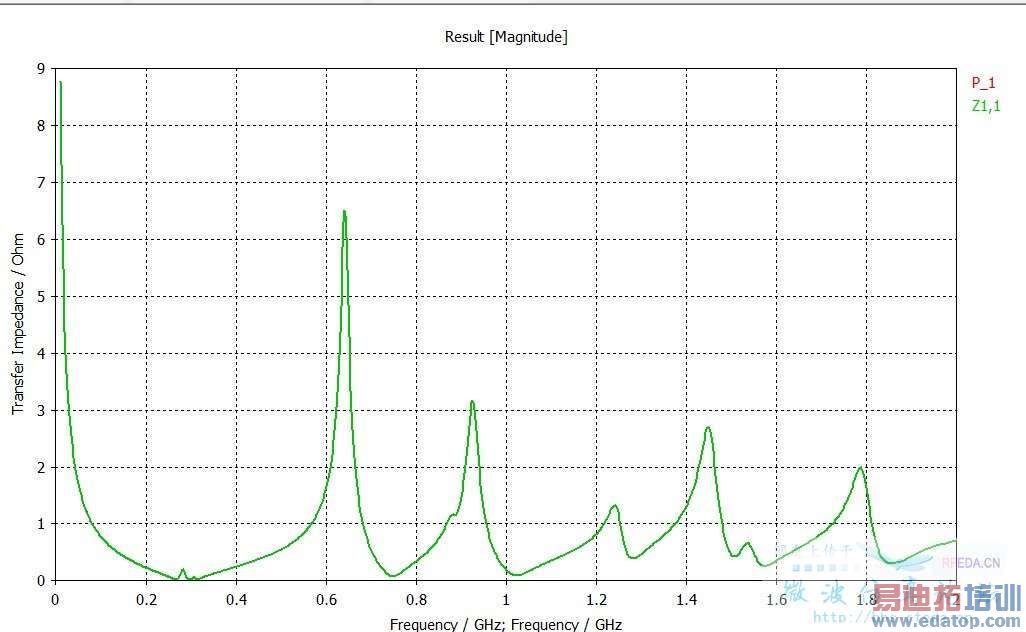

右上角红色的P_1是一键式结果，设置为不自动更新，以便对比，绿色z1,1是手动挡的，波形重合



我试过如果在componet settig里面都设置为True 则结果是一致，我看丛书15上对一键PI时，Component settin里面为true，但是采用3D modeling时 又将Component setting设置为false，书上说仿真结果一致，我仿真结果就不一致，这么说来是书本上有误。



书里面没用RLC参数好像是想演示去耦电容和设计优化，隔太久了，有点忘了那书里说的细节了



不是的，演示去耦电容和设计优化是这个之后的那一节。



感谢您提供的资料，期待您继续分享！



希望CST的高手能解答下CST做PI仿真时用3D（FEFD）modeling 要不要将component setting 设置为true？谢谢



看你做什么了，做设计的话选false，只是评估成品的话true
