CST MWS仿真微带天线问题

录入:edatop.com     点击:

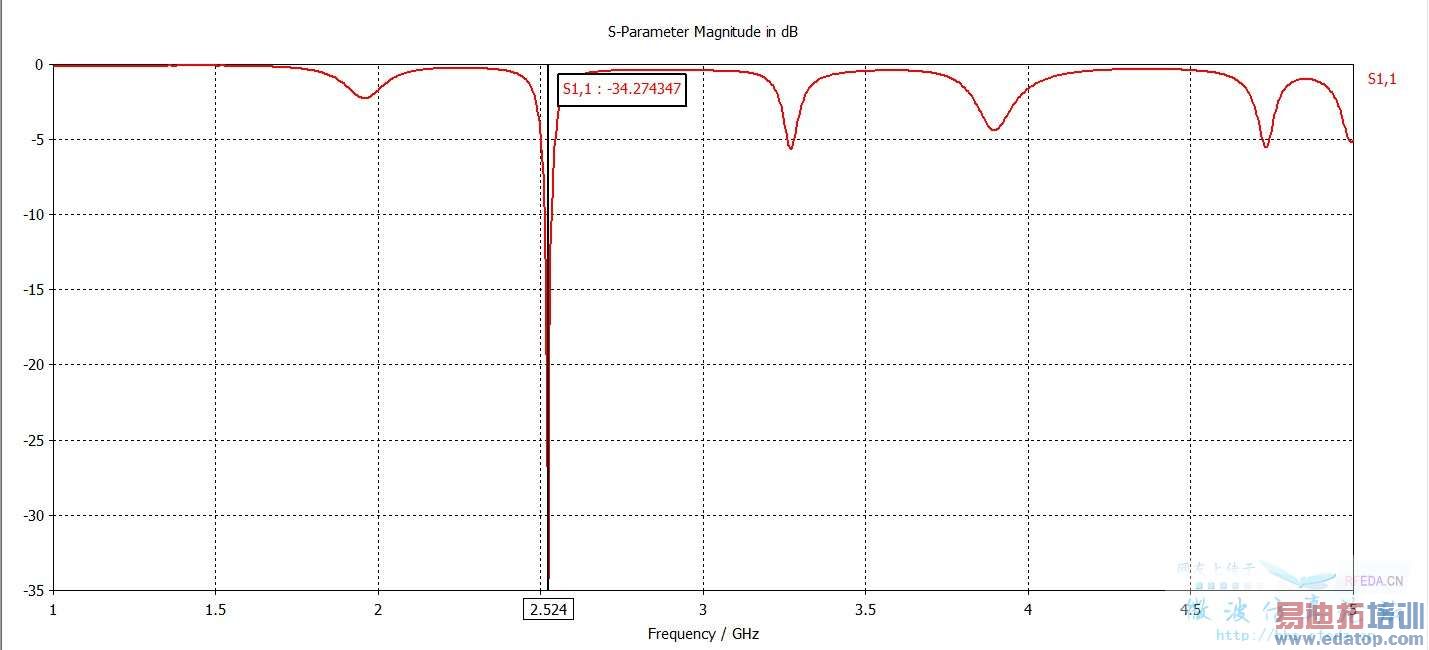

用CST仿真了一个微带天线,并进行了加工实测,发现在1-5G内实测和仿真的S11极值点的频率相同,但在2.53G处CST仿真出来S11值很小。用HFSS重新对模型仿真,得到的结果与实测结果相当吻合,于是对CST中的某些设置产生了疑问,但仔细检查了下,未能发现,望高手们指点,非常感谢!






不明白你的意思,不过仿真的结果还不错
就是跟你说的什么3.28GHz对不上



实在不好意思啊,仓促之时,发错模型了,非常感谢你的热心解答,还望你能继续解答,实在感谢!

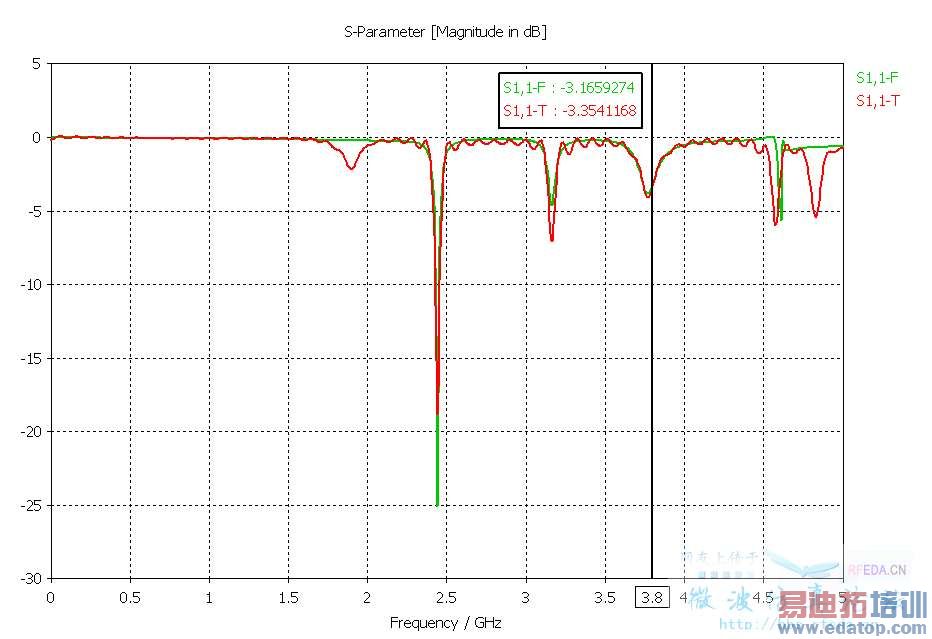

发错了。我还帮你仿了一下。设置应该没什么问题,T和F吻合的很好





    我把频率范围改为了0-5

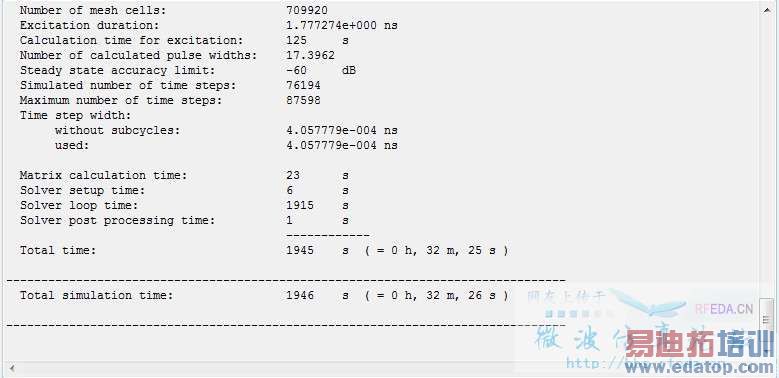

    设置没问题啊!结果不是挺好的么?我的是CST2011 +SP7 版本的,你的这个模型网格太密了,没必要这么密集,用了32分钟计算

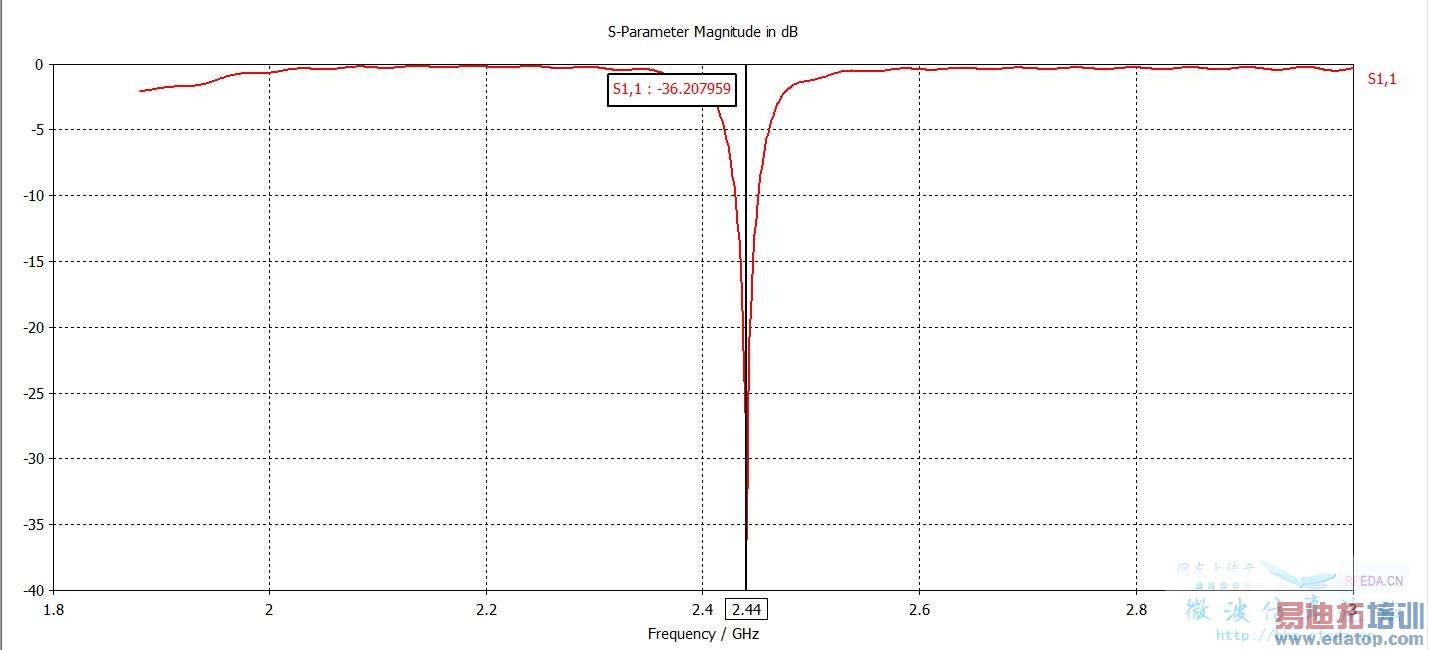

    非常非常感谢前面大师的精心解答!我也将频率改为0到5GHz,结果与你相同,但我就有点疑问了,为什么频率在1到5GHZ时,2.53GHZ处的S11相差10DB左右呢?还望高手解答





      首先感谢5楼的热心帮助!这个模型在CST和HFSS上仿真,CST在2.53GHZ左右这个点S11比HFSS在2.53GHZ的S11要小-10DB左右,感觉这个差距太大,个人以为是网格加密不够,就重新加密,所以才仿真那么久!不过正如4楼所说那样,将频率由1-5G改为0-5G,CST和HFSS结果就很吻合了,这点目前有点费解,还望指点!谢谢啦



      网格问题,0-5仿真时间差不多可以减少一半



      差的太多了!我记得这个问题本站是有讨论过的,可是我翻了帖子,太难找了,没找到
      @charles.l 版主 麻烦你过来一下,这个问题请问你是最后怎么解决的?
