CST MWS模型导入问题

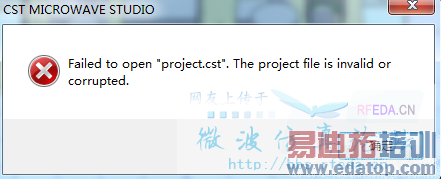

我用CST MWS画了个模型，模型内部有块PCB板，因为之前师兄是用MWS来画的，所以我也试着用MWS来画，可画完之后想导入到模型当中老是出错，怎么回事呢？


还有个问题，设置平面波，平面距离模型的距离是不可以改变的吗？也就是说平面波是无衰减的向前推进吗？设定的电场场强是经过归一化的？



用MWS画导入模型是什么意思？
如果计算区域是真空，那么平面波激励就是等幅同相的电磁场



就是内部有一个小模块是PCB板，以前师兄是用MWS来近似画出来的（也可以用PCB画），然后我模仿画出来之后导入就出现上面的问题了。



用CST画了一个PCB，再导入CST？这么做的意义是什么？

最好详细描述导入的操作步骤。



哦，可能没说明白，就是一个方块盒子，内部还有个PCB板，因为当初先画的盒子，后来在盒子里画PCB的话，比较麻烦，得来回翻看，现在知道可以hide一下，就想现在如果不在重新画外面这个盒子，可以导入到原来的那个盒子文件里吗？
导入的操作是import----->microstripes,好像只有这个是导入cst文件的。
平面波的那个场强设定后，我在板子的某处加上一个电压探头，出来的结果是标幺值吗？那基准值在哪里看？
谢谢！



我怎么觉得还是没说明白
你用CST MWS先画了一个PCB？然后再把这个PCB导入到CST MWS里面？
如果是这样，还不如导出SAT，再导入
在CST MWS 中正确的插入cst文件的方法是Objects->Sub-Project(CST 2012版本)



再问下哈，平面波激励中，有个场强设置，这个场强的设置跟下面激励信号的幅值有关系吗？



你的最终的平面波的电场强度=你设置的平面波的幅值×激励信号的幅值
