CST CS中的离散结果分析

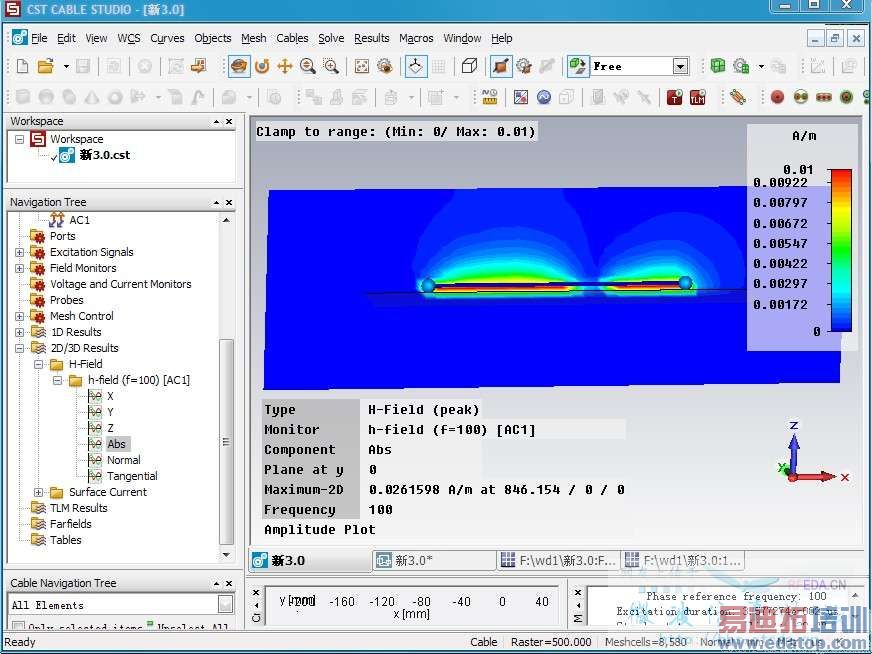

图中Navigation Tree中的Abs是什么没意思？2D/3D中的 h-field(f=100)是我设定的监控器，我想知道，这个监控器监测的是什么？还有主视图中的不同颜色的光环有代表的是电流吗？那我监测的是当频率为100时线缆表面的电流么？我设置的监控器就是监控电流么？



Abs是幅值
H-Field是磁场
不同颜色代表不同大小，见右上角
你这个监视器是空间的磁场
下面那个surface current才是表面电流
多看帮助文件吧



不是，你设置的监视器是频率为100Mhz空间的磁场分布，不同颜色代表不同磁场强度， surface current是线缆结构表面的电流监视器。



我想问一下，这里的监测取的是频率 f=100，这里的100指的是通入电缆的频率为100，还是说在众多频率中寻找频率为100的地点进行监测，设置的监测是一个长方体，监测的是长方体表面，还是长方体内部的磁场？如果监测的是磁场，为什么显示的单位是A/m 。



在众多频率中寻找频率为100的地点进行监测。



谢谢！但是还没有解答完呢。设置的监测是一个长方体，那么监测的是长方体表面，还是长方体内部的磁场？如果监测的是磁场，为什么显示的单位是A/m 。



磁场的单位不就是A/m么？你是说监视器的方框？是方框内部的



多谢啦！我问的有点太....嘿嘿，不好意思啦！我把磁场与电场单位弄混了。
