CST PCBS PCB生成2D model的错误

录入:edatop.com     点击:

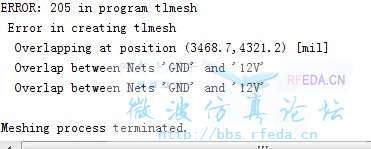

请教一下大家,在PCB导入到PCBS中,生成2D model的时候提示,mesh错误,GND与电源之间重叠,这样的错误该怎么处理呀,谢谢大家,帮忙看看




你的GND和12V重合么?
如果确认不重合,改小网格尺寸试试



在NT里选area,然后双击包含GND的那个area,选repair,spacing值为默认就行,点OK,修复完毕。
在这个工作室里导入PCB后第一个事情就是把叠层改好,因为在其他EDA软件里可能没设置阻焊层,但PCB工作室会自动在上下表面加入,需要注意下,第二件事是layout check,看看有没有重叠的部分。
顺便说下,CST2011里的PCB 工作室不怎么好用,这方面比起ansoft和ADS确实还有些路要走。不过整合的平台很好用,不知道2012里怎么样了,看介绍好像有不少提升

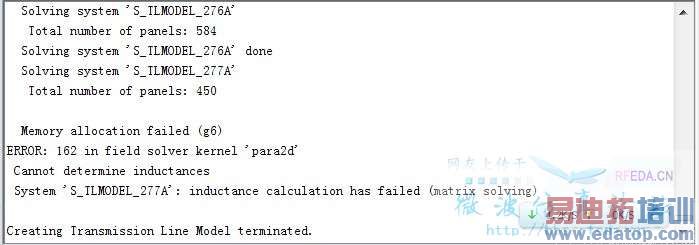

谢谢,按照你的方法,repair好了以后,layout cheak 重叠部分还是挺多的,这样2D model 又失败了,这种情况那该怎么处理啊




ansoft可以更好的仿真PCB的辐射吗?



可以的,只不过是2.5D而已,但相比CST,ansoft的解决方案没有一个自己的集成化环境,唯一的集成化环境还是在被ansys收购之后嵌入到了workbench里,中间文件的转换比较麻烦些,仿真操作相对要完善点。CST2012里这些方面看介绍已经处理的是比较好了,顺便提下,CST2011里的PCB工作室也有EMC Check功能,但需要装IBM的EMSAT....
