CST MWS模拟周期边界条件模型

我想用cst来模拟一个具有周期边界条件的模型，并研究其相关的s参量。但发现如果周期边界条件设为periodic，同时在结构的两端设为port之后，transient solver就不能计算了 说是不支持periodic，请问这是为什么 ，是我哪里设得不对？十分感谢！



“结构两端设为port”是什么样的，什么port，请详细描述。
“说不支持periodic”，提示原文是什么？



谢谢您的回复！

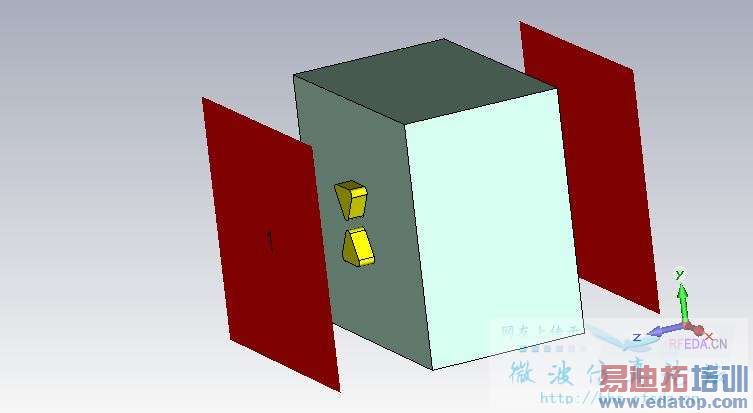

我的结构图是这样的

其中红色的面是我设Waveguide ports

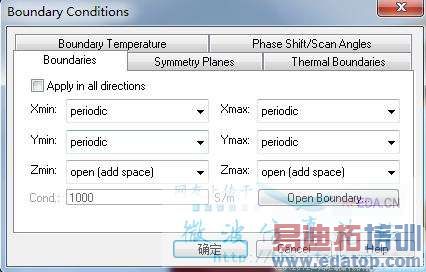

下图是我设得边界条件

利用transient solver计算是就会报错

不知道是哪里出现问题，是不是transient solver不支持周期边界条件下的port作为激励源啊
谢谢！



两个不接触模型的波导端口的用意是什么？



其实我就是想利用端口来实现平面波的入射 同时也先观测其结构的相关s参数 但如果激励源设为plane wave的话就无法看s参数了



利用plane wave激励源也可以观测结构的反射率 透过率吗十分感谢



Plane Wave + Probe？



利用Probe是不是只能看电场或磁场啊 如何看透过和反射呢 其实我就是想模拟附件中的文献 是不是还有其他的方法吗 麻烦版主再帮帮我啊 十分感谢
[upload=1]



“透过”和“反射”不是电磁场吗？
如果我没理解错的话，文献中CST MWS的仿真是单个结构的仿真：
We first investigated the S-parameters of transmission (S21) and reflection (S11) of a single unit cell with Perfect Electric (PE) and Perfect Magnetic (PM) boundary conditions along the x and y directions, respectively, (see Fig. 1).
