CST EMS中磁场力的计算

大家好，
我最近在CST EM 这个模块了计算三根导体同意三相电流所产生的磁场力的模拟，我的模型是三根导体成三角形分布，然后 外围还有一个空心圆柱体， 都是用用铝材料，我在设置background material的时候设置的比较大，离圆柱表面有500mm，可是计算出来的结果却比实际手算的要小好几倍， 想问问大家，那个空心圆柱体有没有屏蔽电磁场的可能性啊？ 就是怎么想也想不通，怎么结果会差这么多，
谢谢大家
还是用附近把图片传上来。



没太懂。上模型吧



我的版本是2012的，请问你们的也是这个版本吗？而且主要是实习的任务，是保密的，所以，我不是特别方便放模型上来。请大家帮帮忙。



我这个模型也是我简化过得。

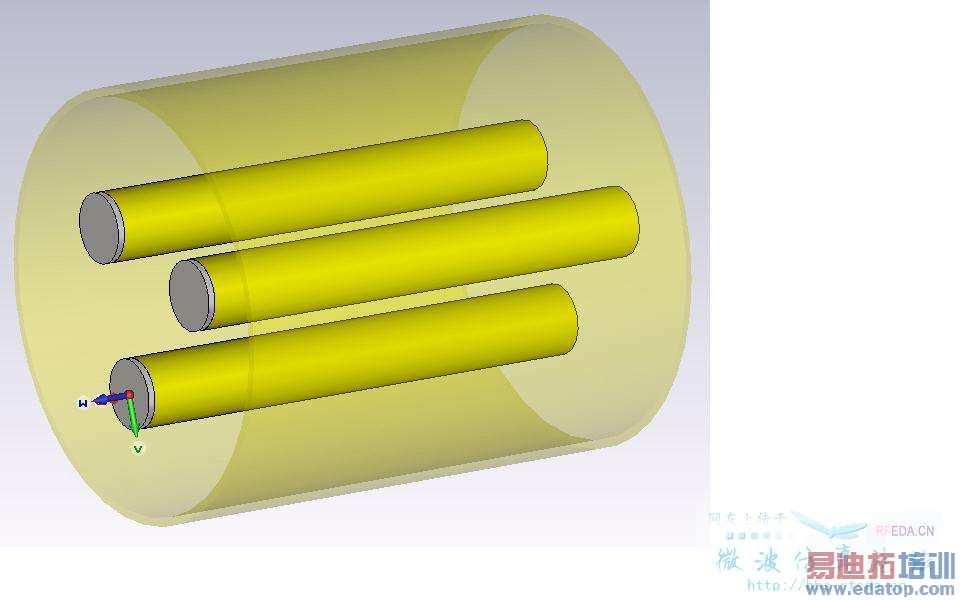

就是图中的三个导体通电。然后计算他们之间的电磁力，，，现在的问题是真正的模型里面有一个空心圆柱，就是上面图上的圆柱，如果我把这个圆柱放进去，那么算出来的结果跟我没有把圆柱放进去差了3倍，就是其他条件都取一样的情况下。我是用PEC来进行电流激励，
我选的是magneostatic来算这个模块，用的求解器是时间求解器 LT，background material，沿径向的我取500mm，轴向为0。电流激励是三相电流分别放在三个导体上，
然后我现在就是不明白，为什么结果会差三倍？



不能上模型我就只能吓问了
圆柱是什么材质的？少3倍与理论相符么？



铝，，，三个导体的材质也是铝的，，，，我3倍是我对两个模型的计算结果的最大值进行比较，还有就是所画出来的曲线的大小值进行比较也差不多是3倍的样子，就是有这个圆柱和没这个圆柱的两个模型进行比较，我就是不明白为什么结果差这么多。
谢谢啊



请问你有QQ吗，，，我的是398985246，这样比较好交流一点。谢谢啊



你是画的什么曲线呢？圆柱外还是内?



圆柱内，每根导体所受的电磁力根据时间的变化。



我自己顶下。
