CST MWS GSM900单频PIFA天线的仿真结果与理论不符
录入:edatop.com 点击:
GSM900单频PIFA天线的仿真结果与理论不符,请高手看看,下面是模型
你的馈线就是个真空包裹的金属?这个是实际中你要使用的结构吗?
连line impedance都算不出来,怎么可能得到正确的结果呢?

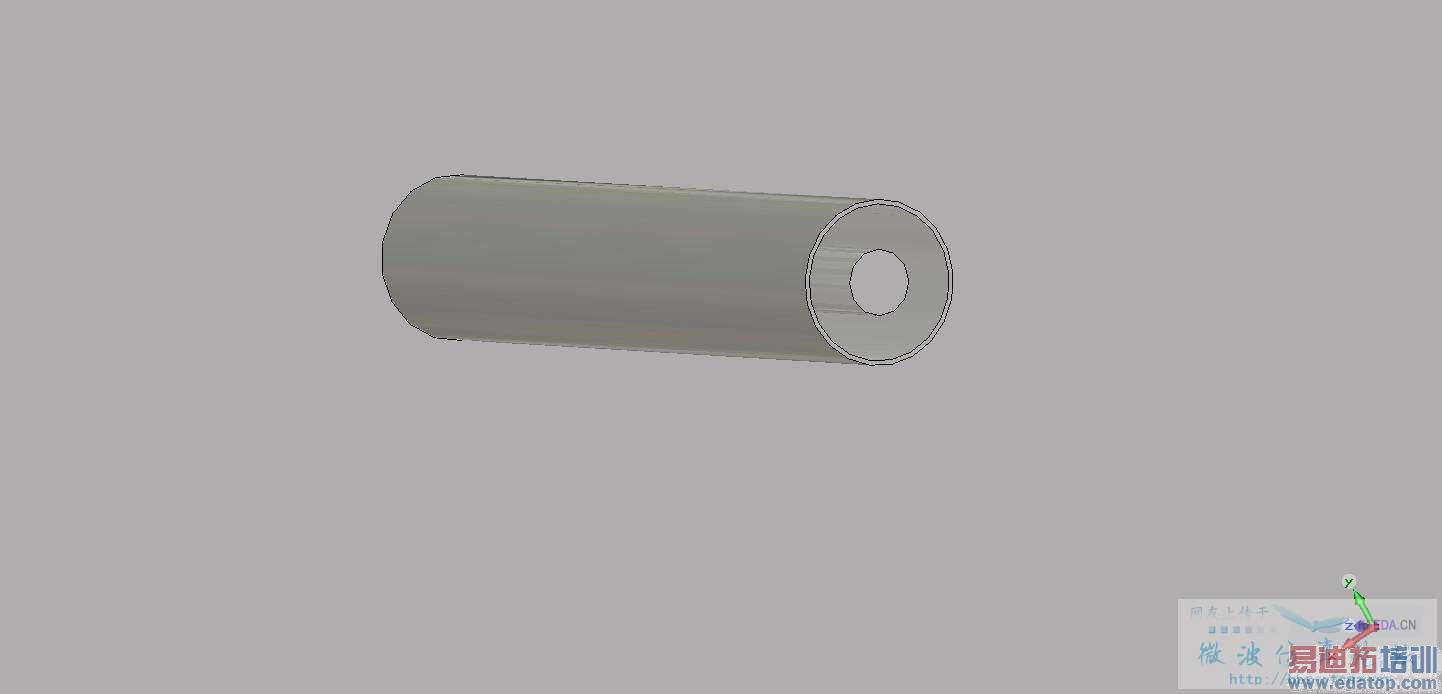

把真空改为PTFE,外面再加一层PEC,至少是个正确的同轴线:
算出的line impedance是35欧姆左右,说明同轴线的尺寸还要再调整:
即使这样也能得到接近“理论”的结果:
不恶补基础知识是不行的……
好歹告诉大家你的“理论”是什么样的吧?
理论频带宽度为875mhz到977hz,而这个模型的频带宽度太宽了,从一开始就小于-10db
楼主的基本理论是硬伤啊。
你的馈线就是个真空包裹的金属?这个是实际中你要使用的结构吗?
连line impedance都算不出来,怎么可能得到正确的结果呢?
把真空改为PTFE,外面再加一层PEC,至少是个正确的同轴线:
算出的line impedance是35欧姆左右,说明同轴线的尺寸还要再调整:
即使这样也能得到接近“理论”的结果:
不恶补基础知识是不行的……
谢谢 EDATOP 理论知识是得恶补了。参考文献也不大靠谱。
