CST MWS波导渐变结构应该注意哪些问题？
录入：edatop.com 点击：

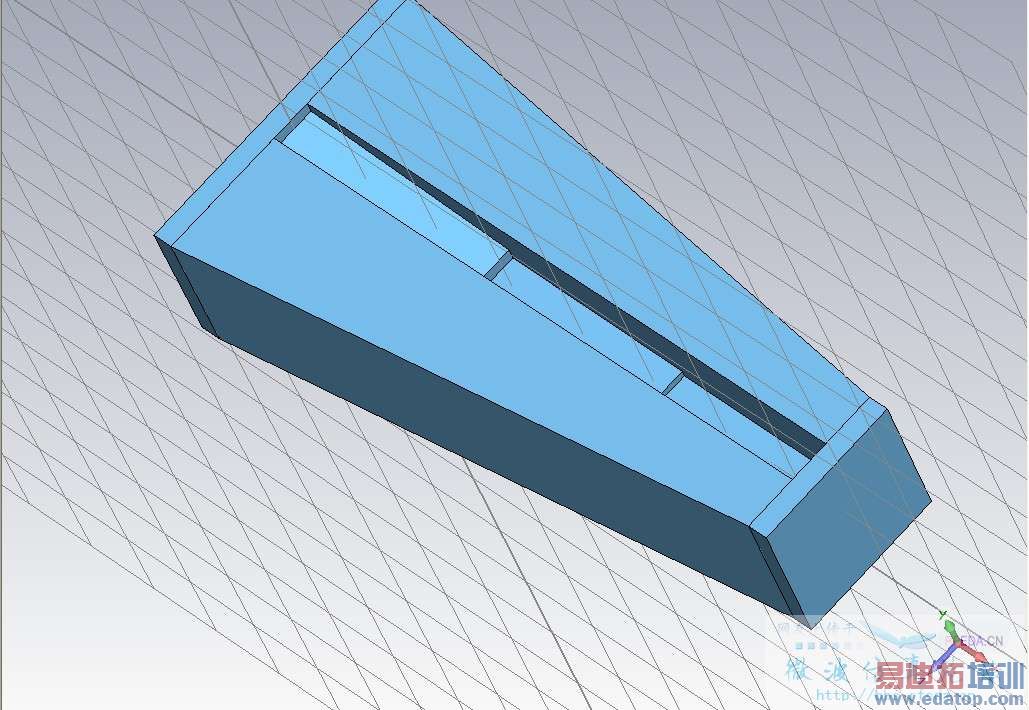

请问，在存在渐变结构的矩形脊波导中应该注意哪些问题？模拟运用到的算法是瞬态时域仿真，一是运算相当慢，二是出来的结果出现2 warings。不知道准不准确，分析那S参数好像有问题。出现的错误提示如下。谢谢大家。
R.jpg)
渐变结构的网格非常密
看不到图，重发图或者发模型上来看看
在存在渐变结构的矩形脊波导中应该注意哪些问题？
一般会遇到的问题。
一是运算相当慢
有多慢？
二是出来的结果出现2 warings
？
不知道准不准确
我们也不知道……

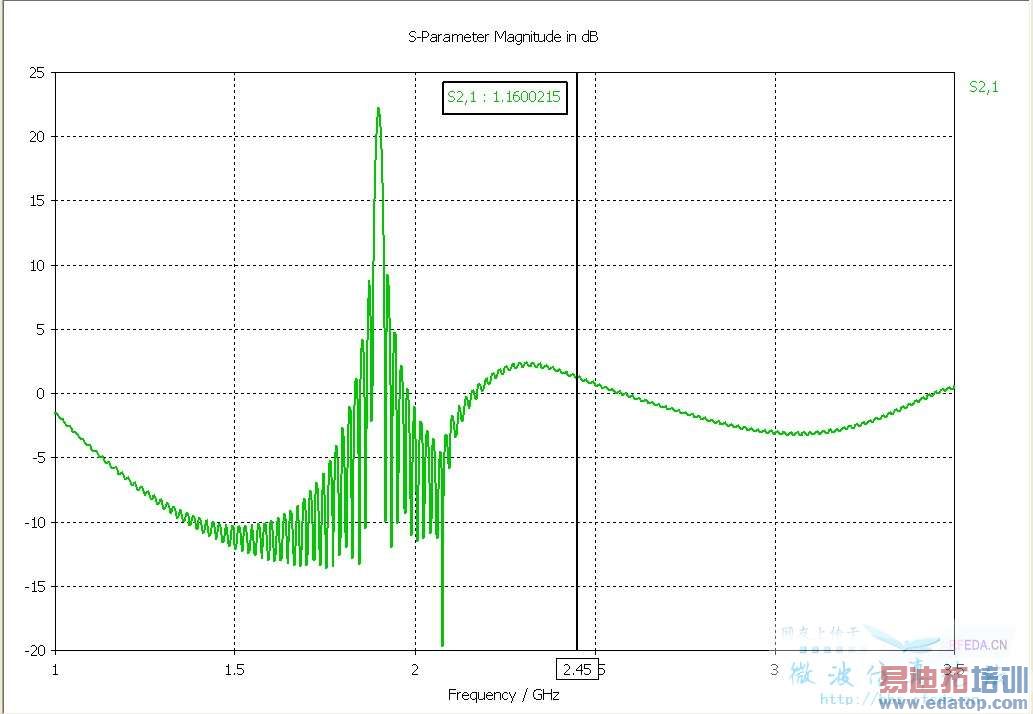

分析那S参数好像有问题
别好像，什么问题？
出现的错误提示如下。
？
[attachment=52140]
请问这种错误提示怎么解决？
那个是警告信息（Warning），不是错误提示（Error）！
请学会搜索旧帖！

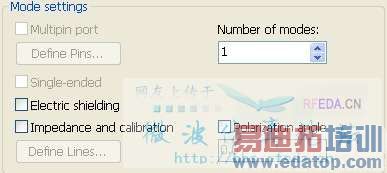

渐变的结构会因为传输线的变化而产生高次模，增加波导端口的模式试试
哦，你的意思是把
，其中的number of modes下面的数字增加么？
是……。
