请教CST MWS数据导出后的Origin绘图

将天线远场在水平面和垂直面的极坐标辐射方向图导出后，文件里面Abs也就是模值列的数据都小于1，而在CST三维远场方向图得知其方向系数为3.568dBi，想请教如何把文件里面的数据转化为dBi，其公式是什么。详情见附图，第一列为模值，第二列为方向角。



楼主你现在还有这个问题么？



搭车同问啊 急啊 谢谢各位大侠了 导出来的一串数据 我也不清楚到底怎么才能在origin里面重现



看看是否对幅值进行了归一化，在场强方向图选项里面，Plot mode选项里面选择Directivity选项。
liner scaling 选项打钩，则输出的实际值，否则是dB数值。



把数据放在TXT文件里面拉近origin不就行了吗



CST导出的可以放在txt中，然后就可以用Origin导入了

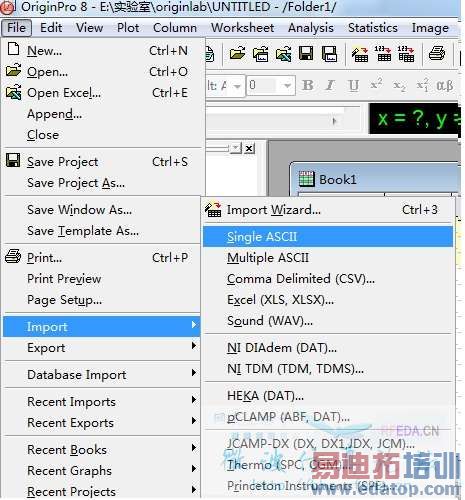

file----import-----single-ASCII ，选择刚才存下来的txt文件。之后就在Oringin里面就显示了，只要选择几列数据，就可以做出图来



上传个Origin教程，挺好的，简单易懂



这个没用过，看起很像excel



导出的数据直接可以用origin打开啊！



一直用Matlab查看结果的元谋人飘过
