CST后处理需要多根曲线进行对比，但是如何将各曲线标出图例？
录入：edatop.com 点击：
在CST仿真的二维结果图中，需要多根曲线进行对比，但是如何将各曲线标出图例？否则分不出哪根曲线是表示什么意思啊
plot option中没有发现有标示图例的功能啊----
求高手指教

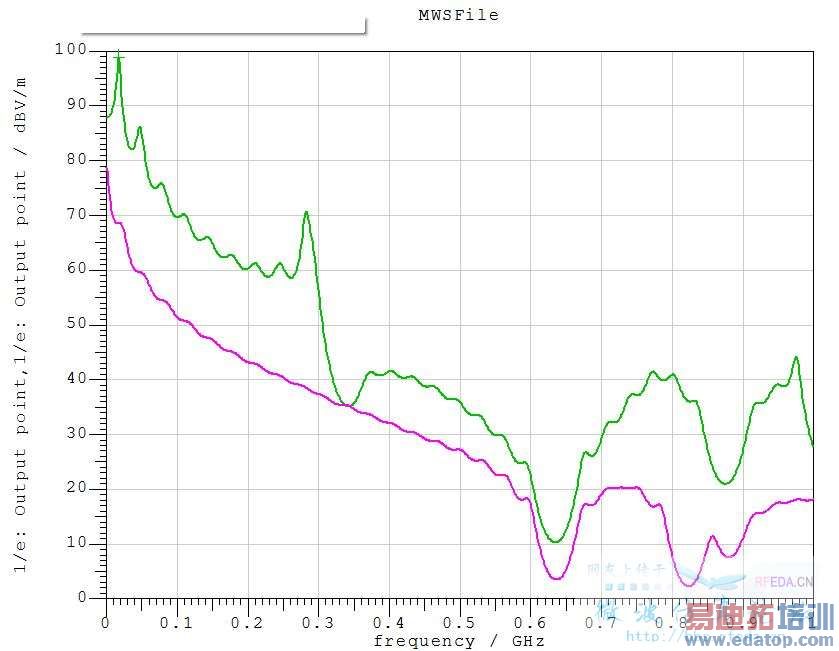

补充图片如下：
plot option中没有发现有标示图例的功能啊----
求高手指教
补充图片如下：
本来就有标示啊，楼主是不是运行了parameter sweep，显示的是curve xx？
图片中曲线多了就很难分清楚了
顶起，难道这只能在PS时加入图例说明？
楼主是什么版本啊？我怎么没有印象CST MWS的结果图是这个样子？
应该是MS。
没办法解决，只有在画图软件中处理了
楼主还是说明白点，如何得到的这个曲线，用的什么工作室，想得到什么样的结果
补充：在MS工作室中求解的频域曲线
图的左侧列出了各个曲线的名字，按F4键可以查看颜色信息
