CST MS当中怎样pick vertix?

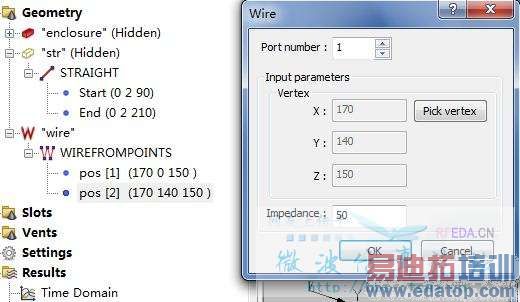

我是在学习help中的examples->cst MS examples->workflow的例子, 不知道port中wire（170,140,150）是怎么设置的

就是点一下pick vertix，然后点一下wire的那个点，就行了

这个我试过了，还是没用。不知那边出了问题。我不太清楚Ports和excitation有什么用？有时候好像没有ports也可以仿真



vertex吧。
ports的操作是建立在已经建好的wire的基础上的，所以wire定了，则点坐标就灰了，如果port不是沿着你不想要的wire，那就建立一个你想让port沿着的wire，然后再create port。
port和excitation的区别就是excitation可以任意的去设置激励源，而port则是一个归一化的激励源。



谢谢指导！



问题解决了，万分感谢！
