CST MS "Unable to build S-matrix for block "MSSCHEM1" 为什么？

CST MS当中建好模型后，插入了两个Port，在电路模型界面上进行电路仿真时显示Unable to build S-matrix for block "MSSCHEM1＂

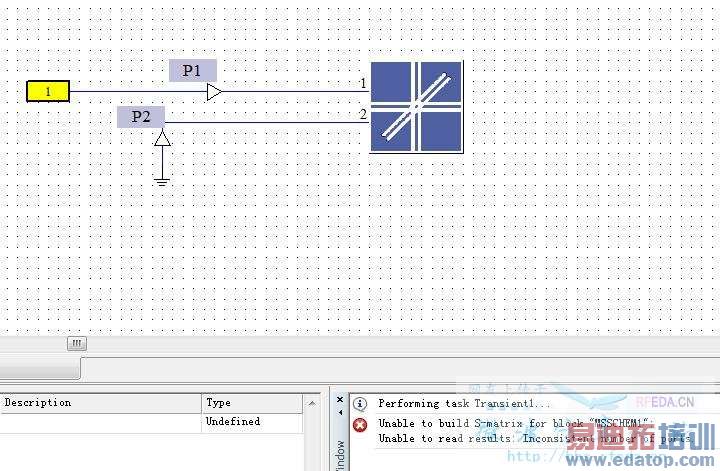

电路和错误如下图

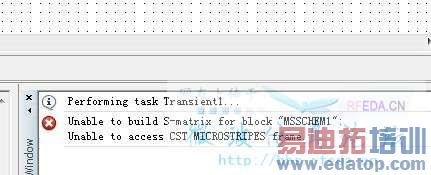

之前的模型修改过端口号。我重新画了一个一样的模型，仿真时错误显示不能接受模型框架。
附：模型是一个不完整的wire



电路模型和发帖的一样



MS和DS目前还不能协同仿真吧，你要仿真什么呢？还必须用DS？



我想把电容串上去，所以在DS中搭电路。



串电容，直接在MS里面加不就行了



麻烦细说一下，是自己画一个平板电容吗？还有我一直不理解那个circuits小图标是做什么的？谢谢啦！



那个circuits图标就是用来建立电路的
这个电路包括电阻，电感和电容，在一个circuits中可以包含多个器件，而这些器件之间的关系是通过node来控制的
比如R，node 为1、2，那么就表示R是一个连接在1、2之间的电阻
通过这种方法可以设置很复杂的电路，比如多个电阻电容电感的串并联
最后要把circuits联入模型，只能连接在wire的端点上，连接的时候选择circuits的node，就像印制板上焊接器件一样



原来如此，我试了一下，果然好用。感觉这是不是就是场路结合仿真呢？



场路与仿真的结合 这个想法不错
