CST MWS四臂阿基米德螺旋天线的问题
录入:edatop.com 点击:
本人做毕设正在研究阿基米德螺旋天线,导师要先我将2个阿基米德螺旋天线正交放置然后用这个天线替代yagi天线中的dipole, 加入reflector 和parasitic.。仿真希望谐振频率是2GHz左右,单个阿基米德模型测出来的是结果正常的,但是2个正交放置后谐振频率移到了3GHz左右,请问这是为什么,是不是2个端口S12和S21的干扰导致的,谁有这方面的材料,传CST文件和结果图,求高人指教。
还有就是我用的mesh是每波长分为30条线,得到3GHz的谐振频率,但如果用20 lines per wavelength结果又会不一样,谐振频率又变成2GHz,这两个结果哪个有问题。
终于有人用zip格式传模型了,那就来看看这个。
先看楼主的天线模型:

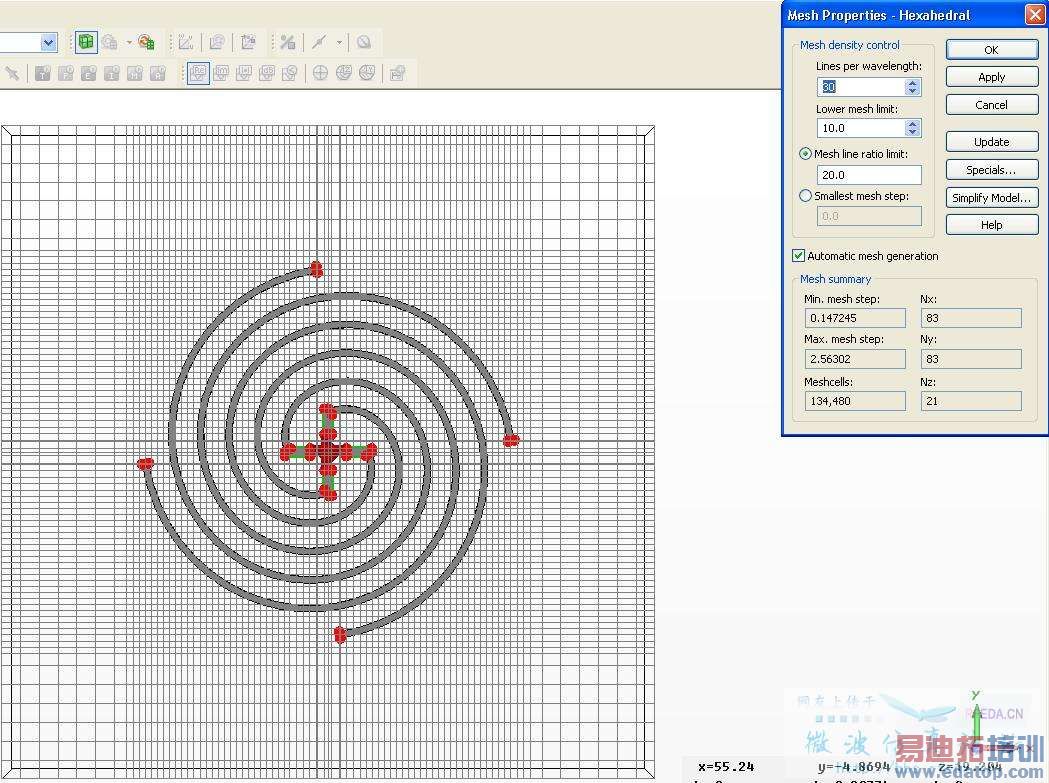

网格模式:
模型启用了subgridding。端口是两个离散端口:
这种建模方式比较费解,因为两个离散端口在同一个位置。在网格模式下,端口处:
这样的建模方式有没有影响,我不确定,但我个人不会这样做。按照原始的参数,仿真得到的S11:
好,先考虑网格问题。Mesh per wavelength设置为20或者30,哪个有问题呢?回答:不知道。因为并不知道“真值”在哪里,所以不可能有正确的答案。按照个人习惯,修改模型。

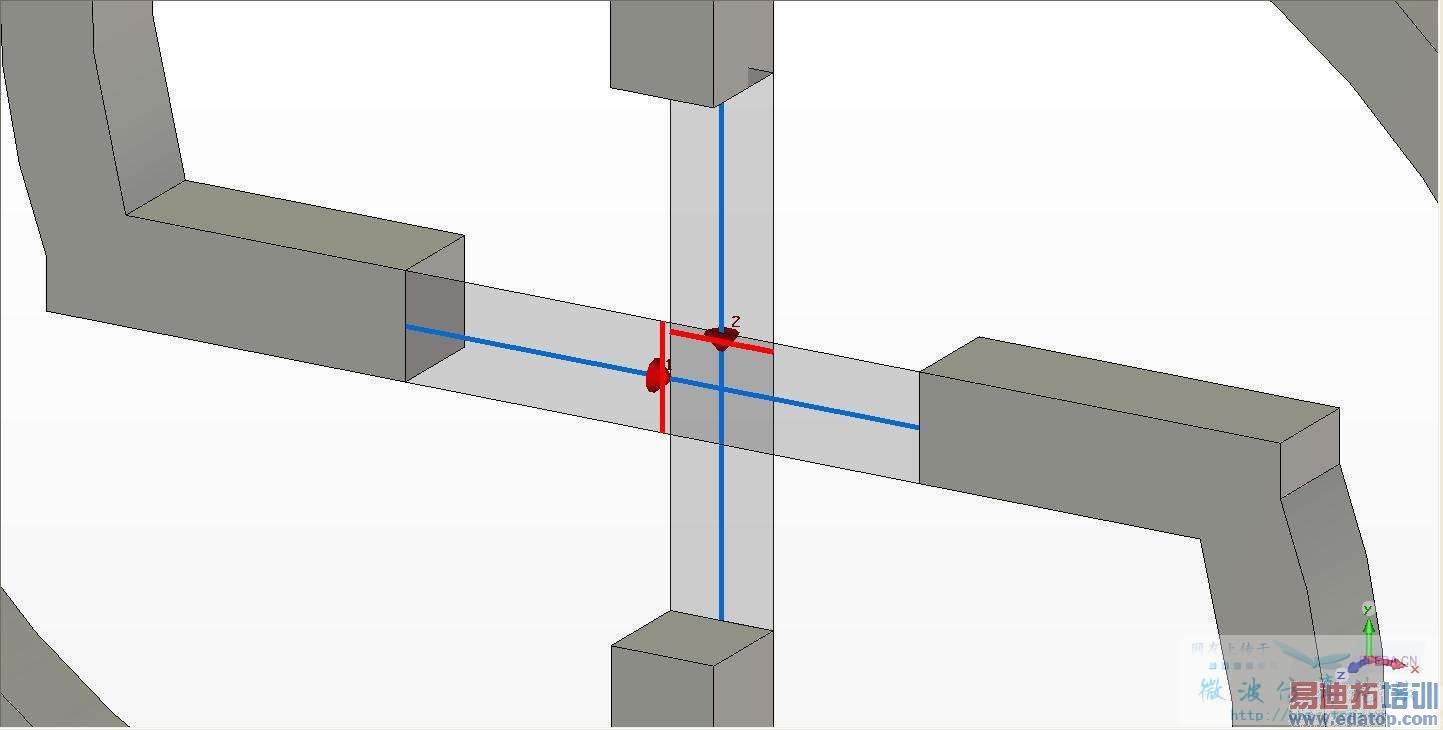

端口修改为两个discrete face port,模型视图下已经不重合了:
取消subgridding,global mesh properties改为10、10、50,取消metal edge refinement factor。将时间单位改为ns,修改transient solver special中最大仿真时间为20个pulses。删除所有farfield monitor,删除template based postprocessing。只关心谐振频率,因此transient solver accuracy设置为-30 dB,取消50欧姆归一化。启用energy based adaptive mesh refinement,S11的变化情况:
放大细节:

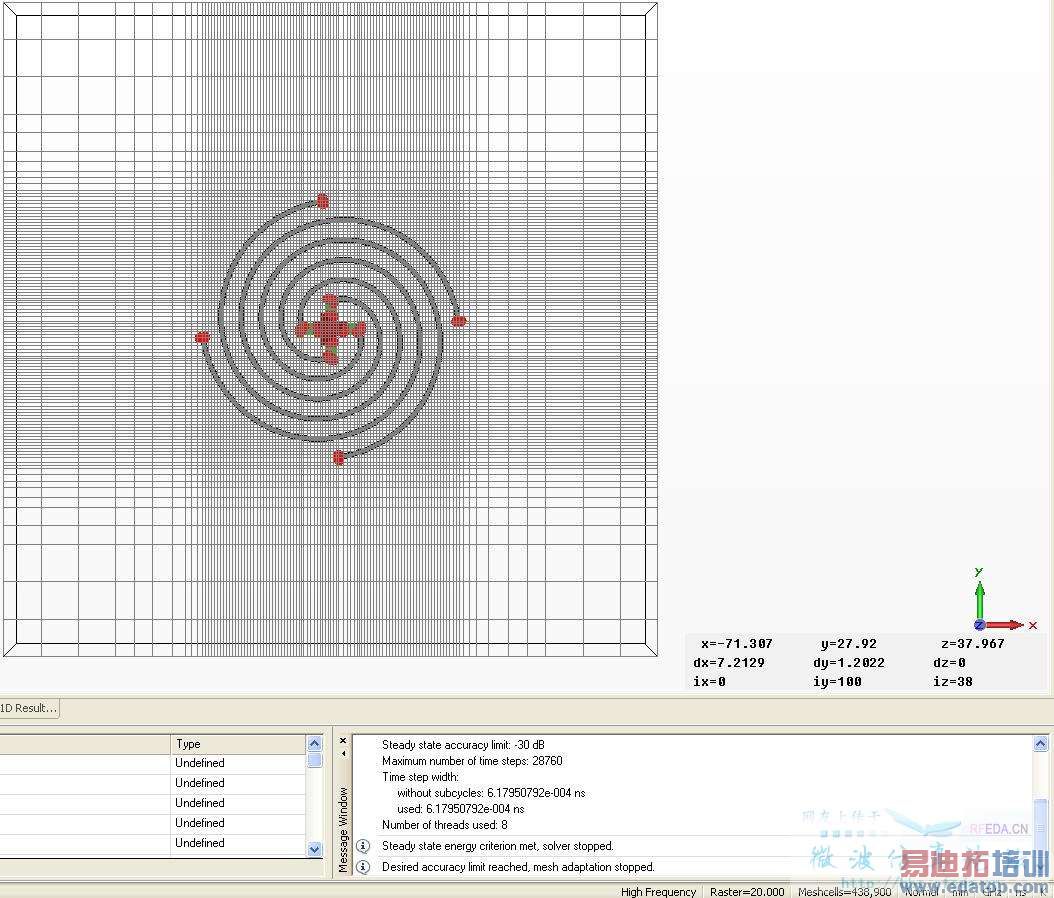

6次自适应优化之后S参数的变化已经达到要求:

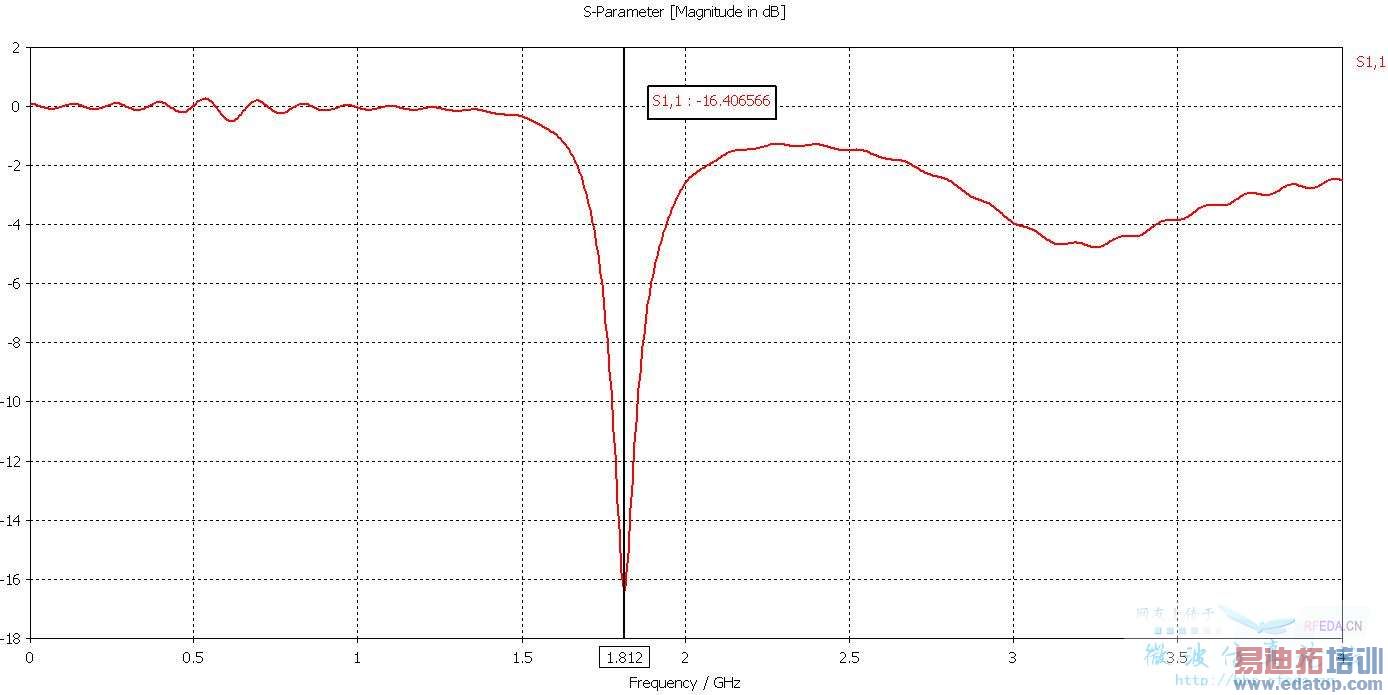

因此,相对可信的谐振频率是1.812 GHz:
回到楼主一开始的问题:假设单个天线的谐振频率是2 GHz,那么正交之后频率为1.812 GHz,偏移了不到200 MHz。至于是否符合要求,这是天线理论问题,不继续研究了。
至于网格设置造成的S11差别,后来的模型已经修改,不具备可比性,因此不再研究那个问题了。
收兵回营!
还有就是我用的mesh是每波长分为30条线,得到3GHz的谐振频率,但如果用20 lines per wavelength结果又会不一样,谐振频率又变成2GHz,这两个结果哪个有问题。
终于有人用zip格式传模型了,那就来看看这个。
先看楼主的天线模型:
网格模式:
模型启用了subgridding。端口是两个离散端口:
这种建模方式比较费解,因为两个离散端口在同一个位置。在网格模式下,端口处:
这样的建模方式有没有影响,我不确定,但我个人不会这样做。按照原始的参数,仿真得到的S11:
好,先考虑网格问题。Mesh per wavelength设置为20或者30,哪个有问题呢?回答:不知道。因为并不知道“真值”在哪里,所以不可能有正确的答案。按照个人习惯,修改模型。
端口修改为两个discrete face port,模型视图下已经不重合了:
取消subgridding,global mesh properties改为10、10、50,取消metal edge refinement factor。将时间单位改为ns,修改transient solver special中最大仿真时间为20个pulses。删除所有farfield monitor,删除template based postprocessing。只关心谐振频率,因此transient solver accuracy设置为-30 dB,取消50欧姆归一化。启用energy based adaptive mesh refinement,S11的变化情况:
放大细节:
6次自适应优化之后S参数的变化已经达到要求:
因此,相对可信的谐振频率是1.812 GHz:
回到楼主一开始的问题:假设单个天线的谐振频率是2 GHz,那么正交之后频率为1.812 GHz,偏移了不到200 MHz。至于是否符合要求,这是天线理论问题,不继续研究了。
至于网格设置造成的S11差别,后来的模型已经修改,不具备可比性,因此不再研究那个问题了。
收兵回营!
并不是所有的电脑都可以随便装软件的,即使是免费软件……。不过会找个机会push一下经理,开源软件可以装,不过需要管理员账户,麻烦。
1楼真是太帅了,解答的很清楚,我终于明白问题在哪了,原来是2个feed点太近被软件放在同一个mesh cell里面了………………
