CST MWS超宽地天线的模型仿真结果和文献结果差距很大

录入:edatop.com     点击:
理论上在3到11Ghz s11小于10db的 ,可仿真结果就是不是,请高手看看,是不是参数,模型,设置什么错了,谢谢



你能把那个文献传上来看看么,不知道你的模型和文献里面的是不是一样

好的 我参考的模型在hfss在做的,现在把这个模型上传



我是照着这个模型做得,在hfss里很好的 在cst就不行了,求解释 啊,模型下面的三角边为矩形影响不大的,



表示打不开你的模型。我要的是文献。就是文章。论文

嗯 好的我这就 传文献



大哥,你用的是什么版本的CST哈,我用2011的可以打开耶呵呵。楼主1-1是CST程序,b是HFSS程序!



我说的是HFSS的程序。CST的我肯定可以打开



我现在做的是文献里的第一步,文献里用的是hfss,我用的是cst,帮忙看下



恩,一个是他CST仿真程序,一个是他HFSS仿真的程序。同一个模型。




这个是zip,可以看一看。



首先做楼主该做的事情:
文献中的模型:

文献中的S11:

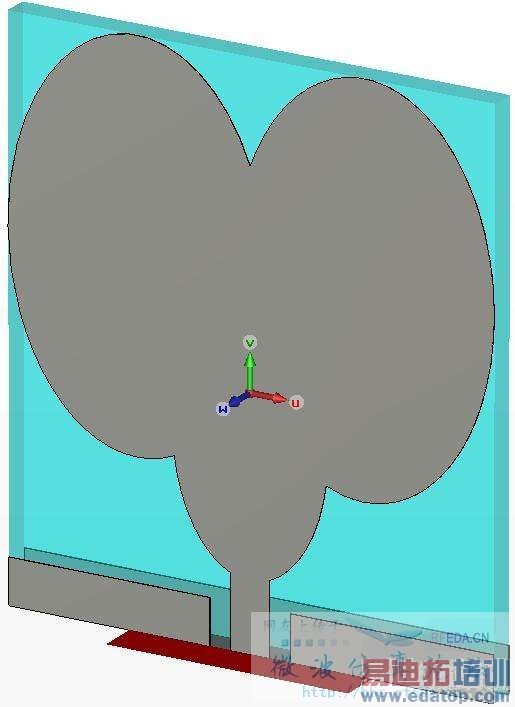

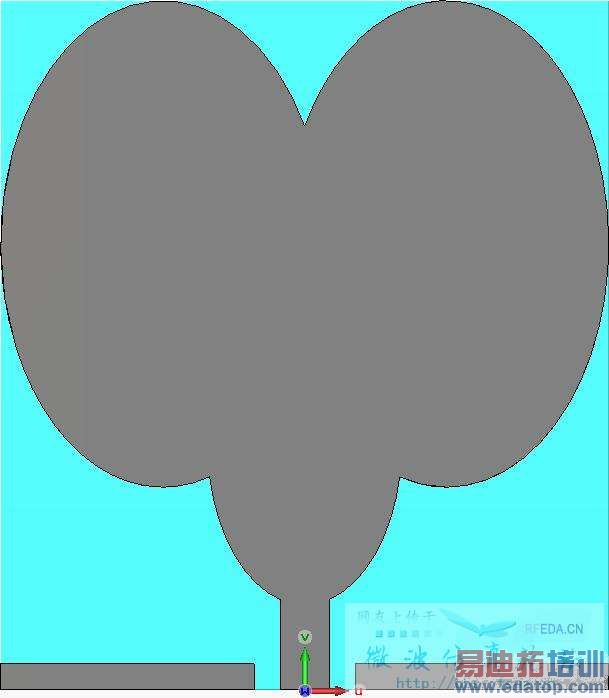

楼主的模型:

Open add space边界,Global mesh properties: 10、10、50,Transient solver accuracy: -30 dB。

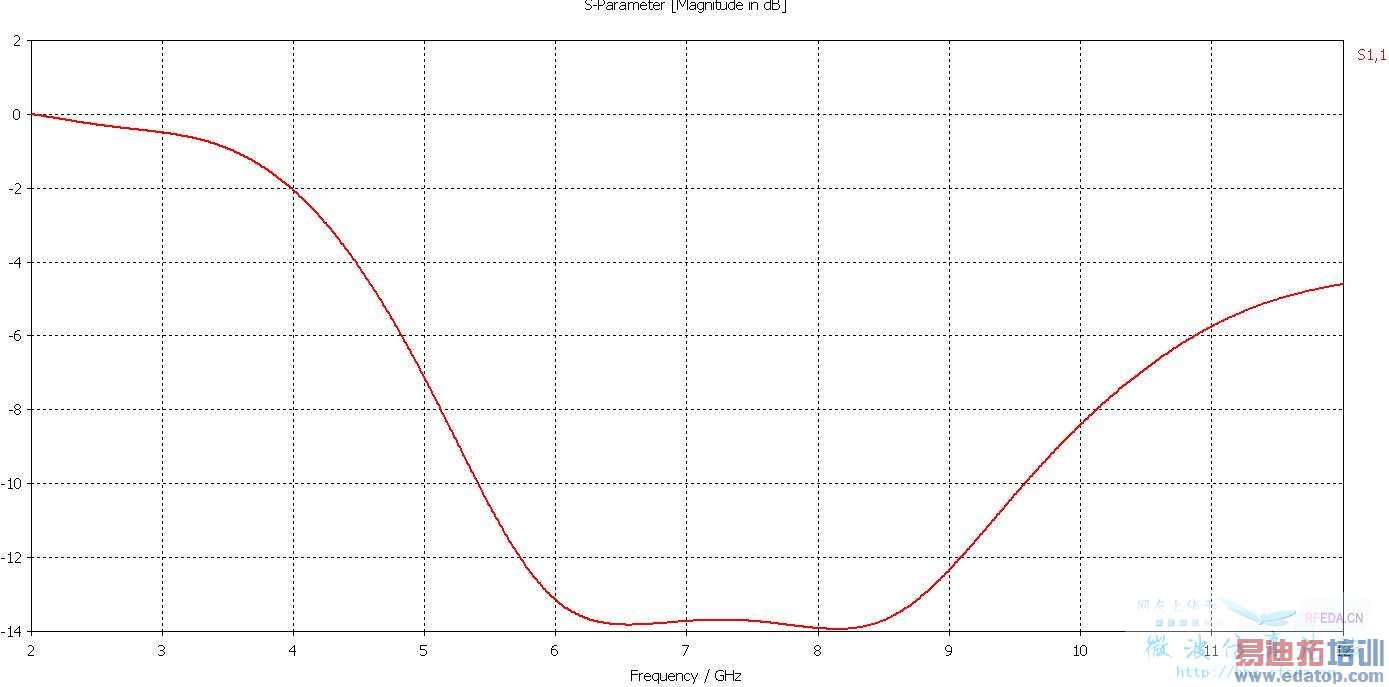

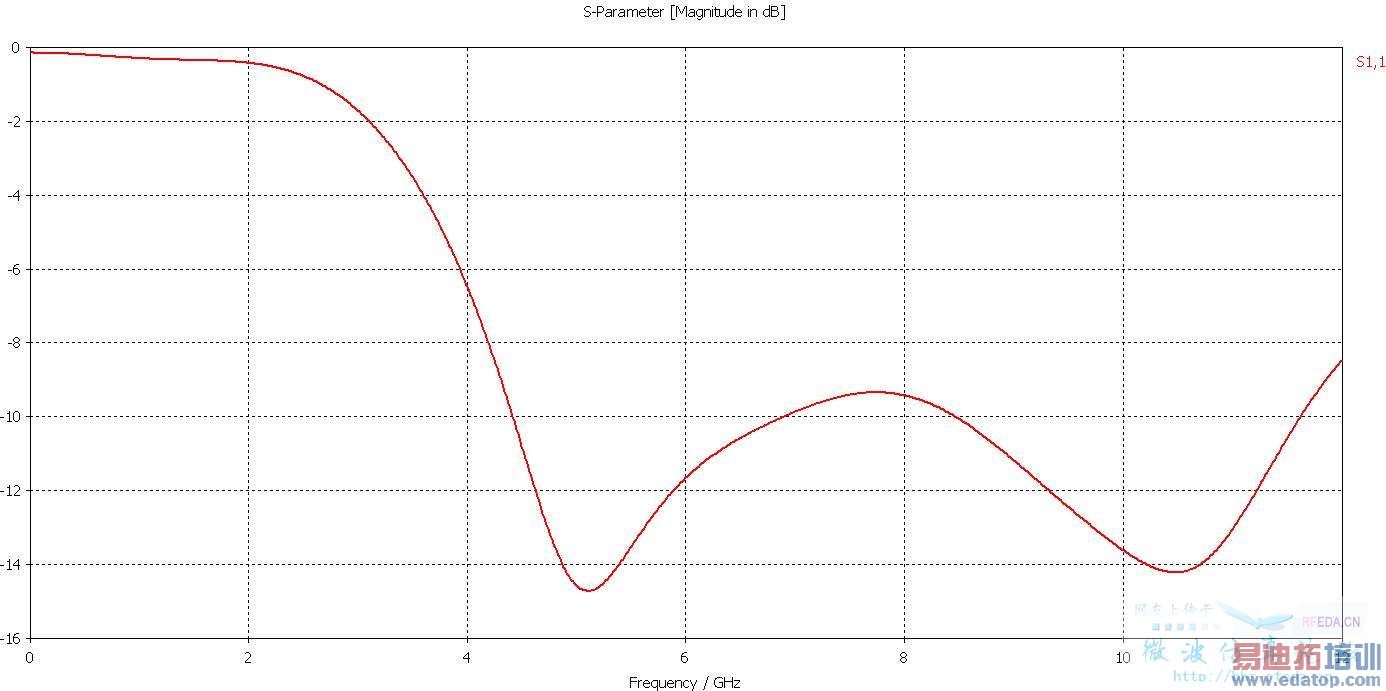

仿真得到的S11:

仿真得到的S11和文献中的不一致。


回到我自己。

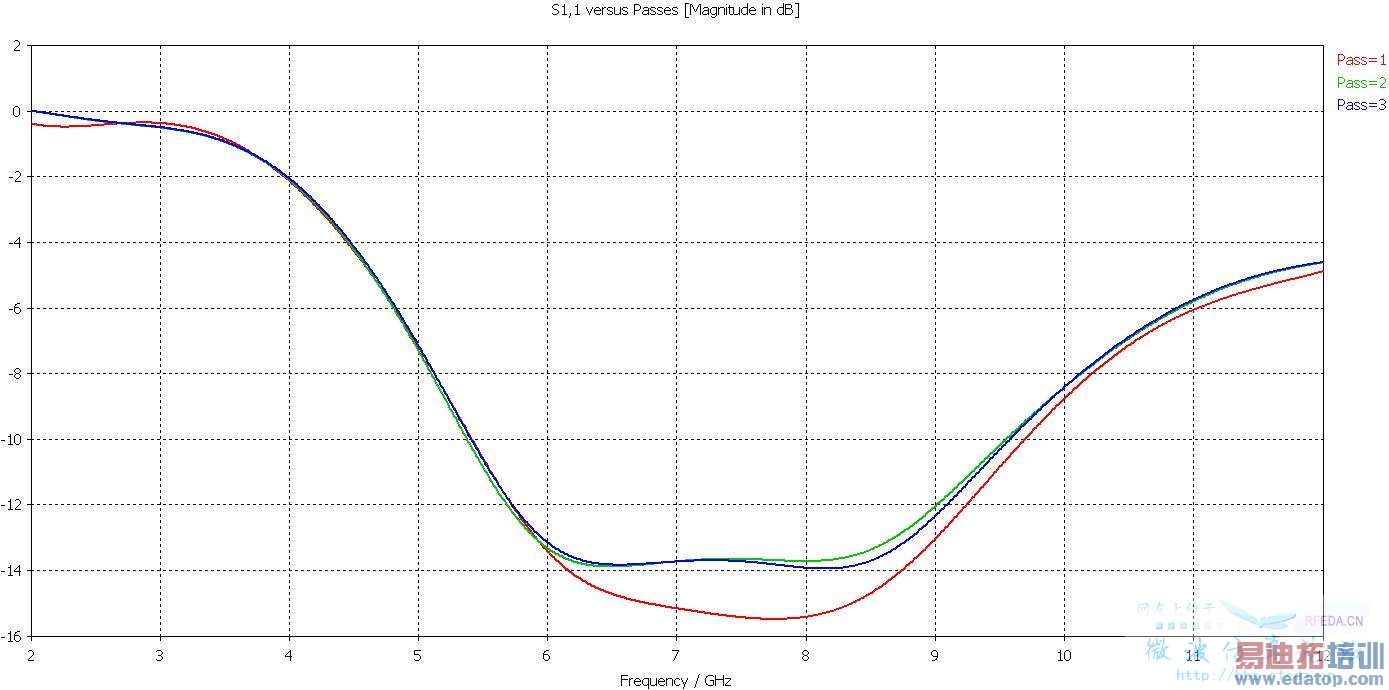

这个原始模型已经经过自适应优化:

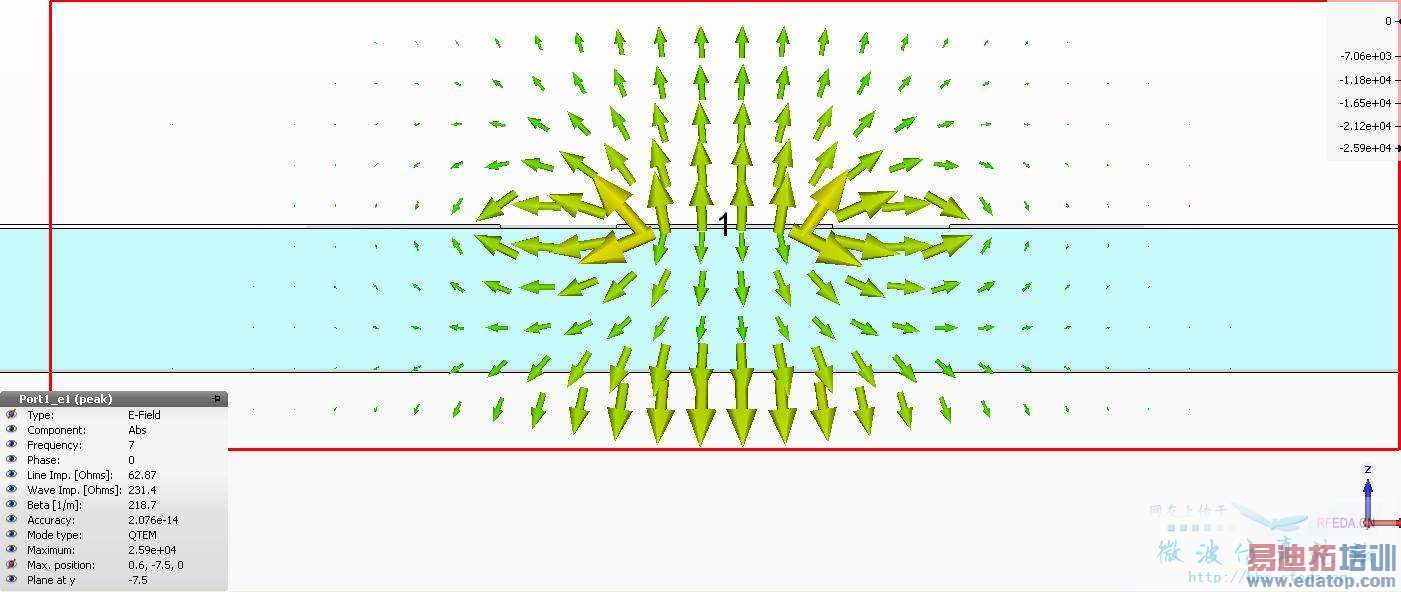

说明按照模型的参数,仿真得到的就应该是这样的结果。那么,可能的原因是什么呢?先看看端口阻抗:

计算得到的line impedance是62.87欧姆,和50欧姆有较大的差距,这个不可以接受。至于原文献中为什么要使用这样的尺寸配置,请楼主自行咨询原作者。原模型中地的宽度只有0.65毫米,需要修改至1.4毫米。

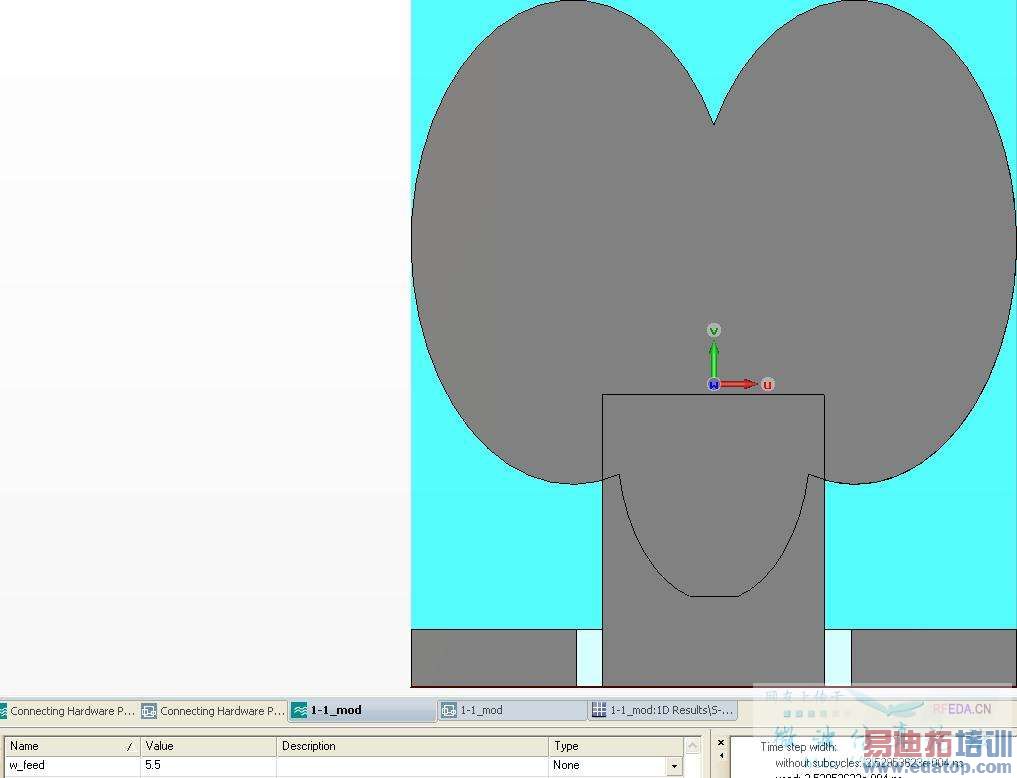

如果要保持0.65毫米的间距,并且得到50欧姆的输入阻抗,feed的宽度需要增加至5.5毫米:

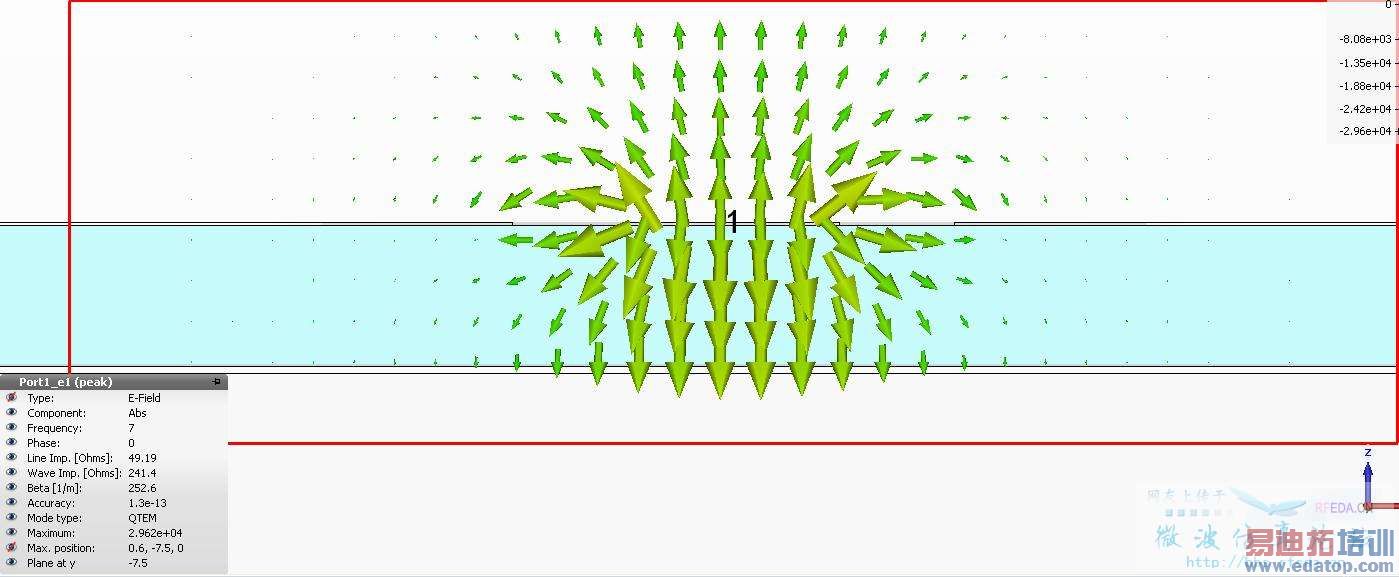

得到的line impedance:

尝试自适应优化:

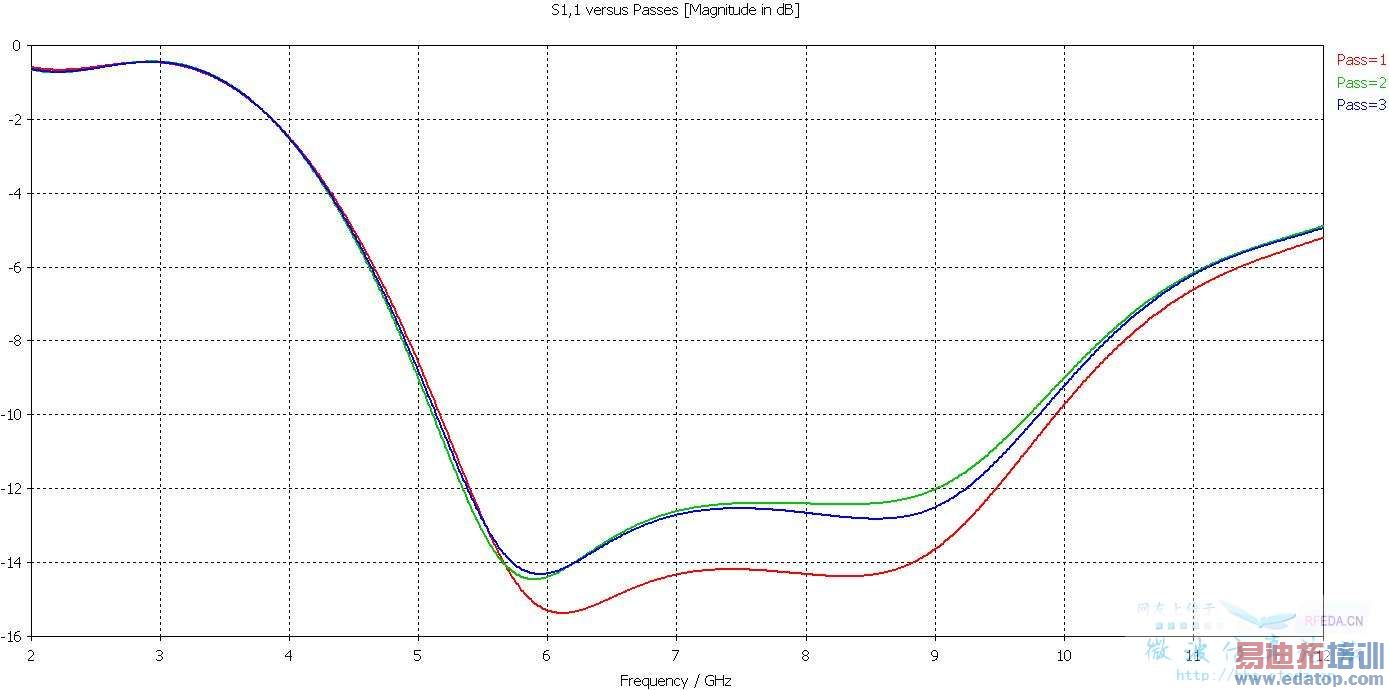

得到最后的S11:

有那么一点儿意思,频率还有偏差。


5.5毫米毕竟太过夸张,不太可能,试着在后面加一个地:

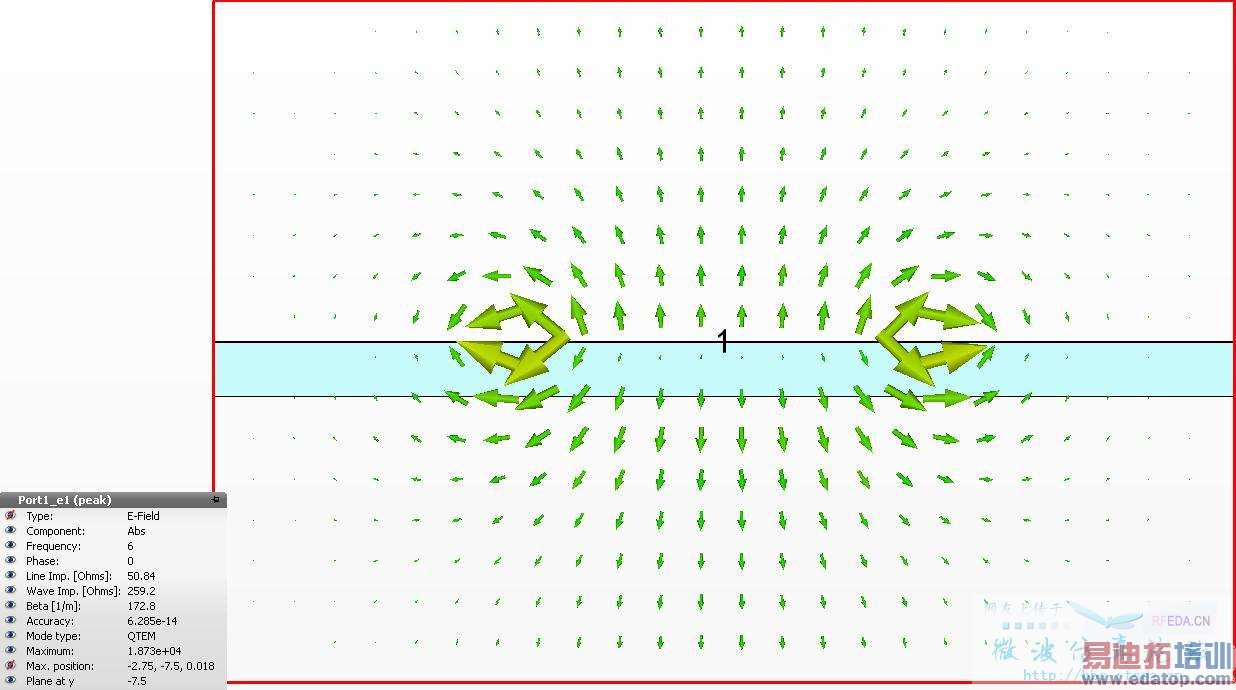

也可以得到50欧姆输入阻抗:

但是对S11没有帮助:



个人认为楼主的CST模型参数没有问题,有可能的原因是天线的尺寸。
收兵回营。
