CST MS 中有关circuits的问题

我模拟两个线圈感应，一个有激励，一个没有。
当两个线圈都是闭合线圈时，可以感应电流。当副方线圈缺掉一块，用一个circuit代替，circuit为一个电阻为1欧的支路，此时就无法感应电流。这究竟是为什么？感觉circuit没有用啊，就像短路了！求高手指点，万分感谢！

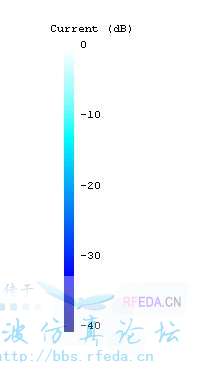

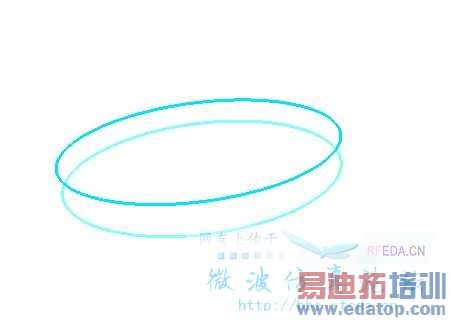

下图一个是闭合线圈，一个是含有circuit的闭合回路，一个是图例



感觉circuit没有用，就像断路一样。原帖写错了。

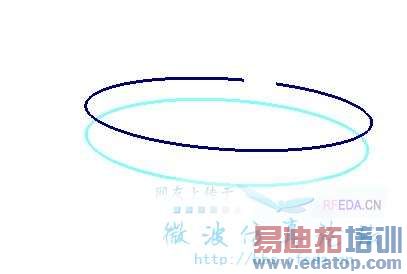

含有circuit时的感应电流



这样是不行的，circuit的node要连在一个点上，就是说不能有缺口
比如你的wire的两个点是1和100，那么连接circuit时，1和100要重合，circuit的node一个连接在1，另一个连接在100，这样就没问题了



1和100要重合什么意思？是说wire的1和100要相邻吗？



circuit只能够连接在端点上呀，wire中间的点不好连



1和100重合的意思就是坐标值一样
也就是说circuit只能连接在一个点上
比如你要将一个circuit的node0点连接到wire0的0点，将circuit的node1点连接到wire1的1点，那么就要求wire0的0点和wire1的1点重合
要是还不明白我就弄个模型传上来，你用的哪个版本？



嗯，好啊。我是2011的版本。谢啦！



我把原来贴子中的缺口用wire from points 补上一段wire，可是电流还是0。是因为原来的圆弧和后来的wire不是联通的吗？感觉这个机理没搞懂



不知怎么，后来电流又流通了。只是测试发现支路电流依旧为零，电流没经过circuit
