CST EMS中的建模问题

录入:edatop.com     点击:

想在stationary current里面仿真一个通电线圈产生的磁场。想先请教一个如何画那个螺旋线圈。Macros里面的coil我都试过了。和我想要的线圈不同。我想要的是图中显示的那样的。那样好用current port做激励。我是用的stationary current和magnetostastic进行联合仿真。不过这个只是我的思路。如果你们谁经验丰富的,也可以给我指些另外的路。谢谢了。



这个线圈模型的建立和在MWS中是一样的
首先建立一个小圆片(直径等于你螺旋线导线的直径)
选中面之后点击菜单objects->rotate
提示让你输入旋转轴,指定你螺旋线的中轴线,设置成功的话会出现一条蓝色的线
重新选择菜单objects->rotate

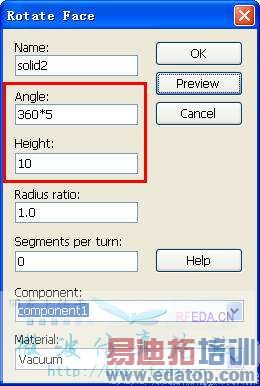

弹出下面的对话框进行设置,我设置的5圈,高10mm

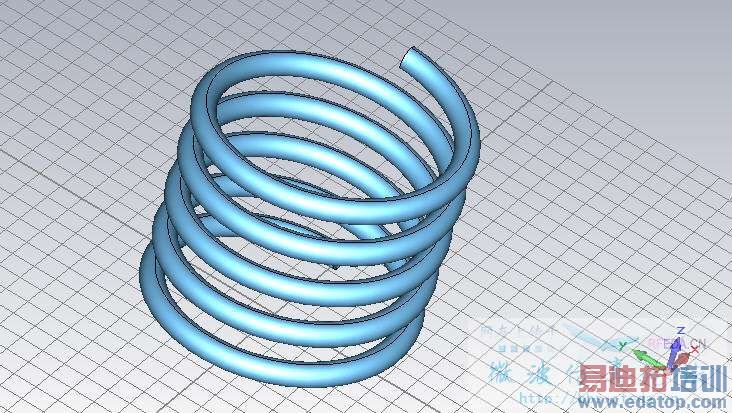

    这个应该是你要的吧?





      恩恩。是这样的。谢谢你啊。帮了我几次了。真心感谢。
      顺便再问下,可以直接让两头的变成竖直的么。因为在current stationary联合计算磁场的话,里面模型必须是闭合的。竖直的才好与边界条件形成闭合的。是不是只能通过再画两个竖直的导线了,进行布尔运算?



      不能直接画成竖直的哦
