CST MWS仿真简单的贴片天线，使用同轴馈电，结果很离谱
录入：edatop.com 点击：

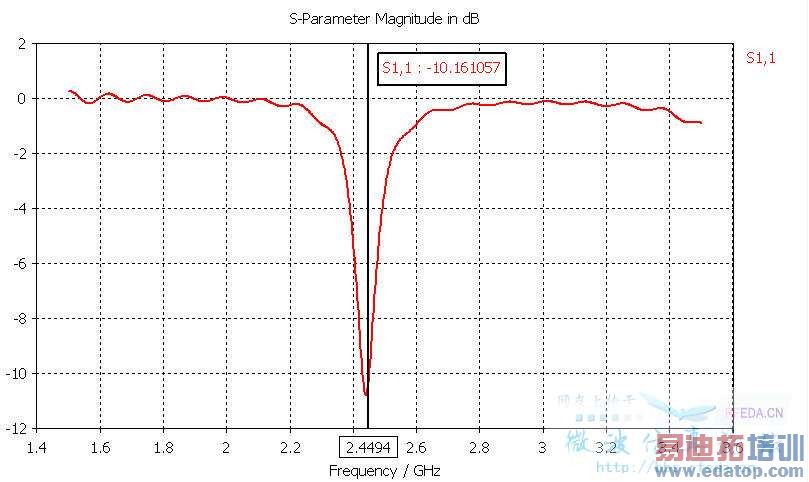

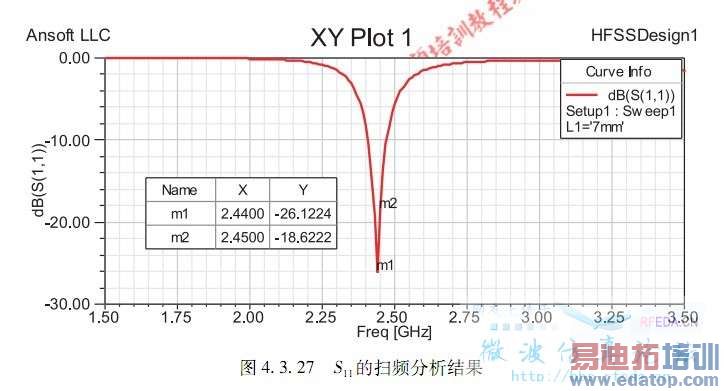

其实我是想验证一下贴片厚度0和0.07对结果的影响的，找了个简单的仿了下，这结果太伤人了，没看出是什么问题，另附上HFSS的图

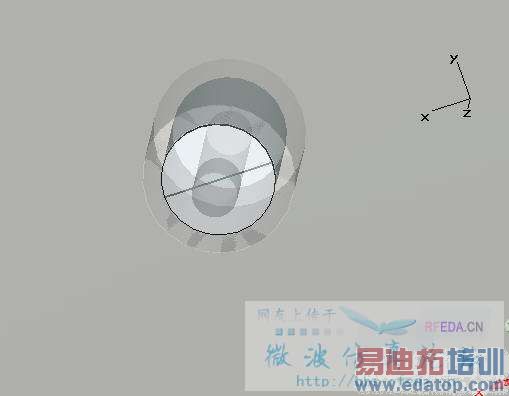

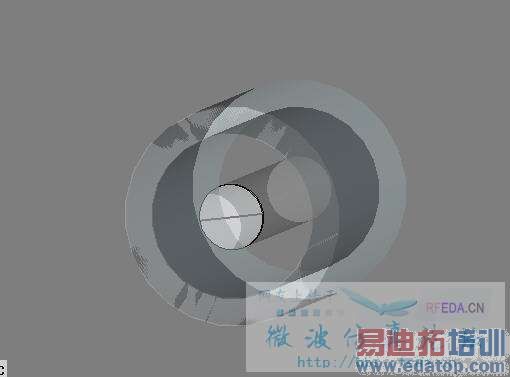

和我怀疑的一样，接地板与同轴线的介质并没有进行布尔操作
你的网格设置并没有到“最合理”，所以结果和HFSS还是有差别的，HFSS使用的是自适应网格
这CST的回波损耗的深度和HFSS差太多了吧。
都说了网格设置的不合理，尺寸是不是一样我也不知道

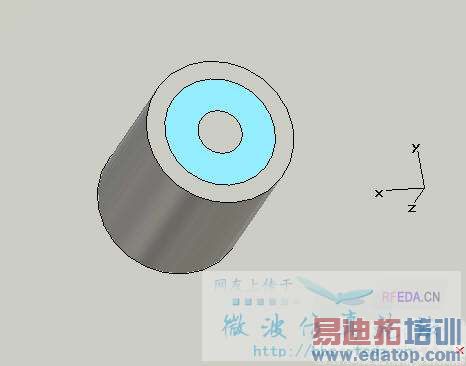

非常感谢，那个内外径的尺寸有什么问题吗

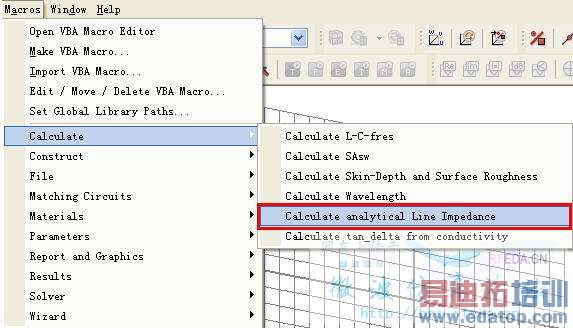

看你要多少欧姆的啦，在CST里面是有宏可以计算的
就用这个宏
和我怀疑的一样，接地板与同轴线的介质并没有进行布尔操
