CST MWS如何仿真mushroom结构的色散能带图?

录入:edatop.com     点击:
一个课程作业,老师讲的是在HFSS里仿真,用的PEC+PMC边界,然后加上PML(理想匹配层),然后用本征模求解来计算


但是,我们3个人用同样版本的HFSS,最后都得不到收敛的结果,于是我想换CST来做
问题1是CST MWS里找不到PML边界条件,于是我在help文档里面搜搜,最后解释应该是说open boundary就是一个理想吸收匹配蹭,于是我把顶端设置成了open(add space),其他两边是对称的PMC以及对称的PEC,地步设置PEC,背景材料是空气normal,这个问题不道这样解决是否正确。
问题2 边界条件设置好了过后,却被告知本征模求解器不支持open boundary...这下就完全不会了。
问题3 我在examples和help文档里面找到了一个光子晶体结构做的滤波器的例子,但那个跟这个区别还挺大,基本没有多少帮助。

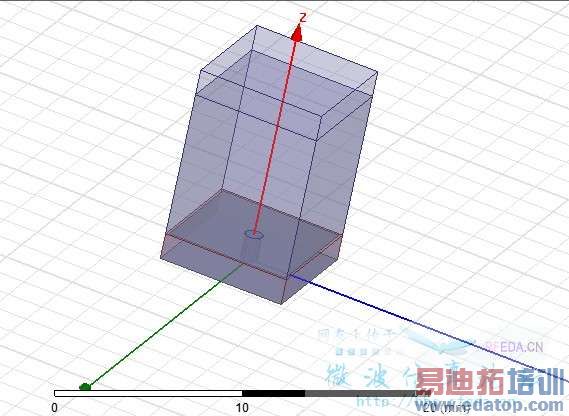

附上HFSS模型
现在基本不知道咋办了。HFSS仿真一直不收敛,而且中间过程中得出的本征模频率大家还都不一样。



其实我倒是建议楼主换个思路,别想着怎么把CST弄成和HFSS一样
直接从起点出发,你需要建立什么样的模型,仿真想要得到什么结果,CST毕竟和HFSS不同



先解释下什么叫mushroom结构
色散能带图是什么意思?



mushroom结构组成:底面GND+介质基片+表层贴片+金属化过孔(穿过介质连接patch和ground),属于一种EBG结构(电磁带隙结构) 这种结构单元按照一定周期排布后,对一定极化方式的电磁波,比如TM波,可以产生一个传输带隙结构,等效电路是一个LC谐振回路,在谐振频率附近产生带阻特性,或者说在谐振频率附近形成一种高阻抗表面,抑制表面波的传播,从而改善表面波辐射对方向图的影响。
色散能带图:通俗地说就是得出这种带阻特性与频率的关系,得出在哪个频率有带阻特性。
在HFSS里用的是master/slave边界条件,并对两个边界的相位进行0-180度的扫描,得出布里渊区,或者说,得出不同方向上 的带阻特性
但CST里面也没有主从边界条件,你说换思路我也想到了,在上面那个方法行不通的情况下,我参考PBG的那个example,尝试了用unit cell和periodic边界条件,然后设想通过构建一个波导,然后传输,从S21上来看,可惜,两个情况差的比较多,这个思路也暂时失败了...

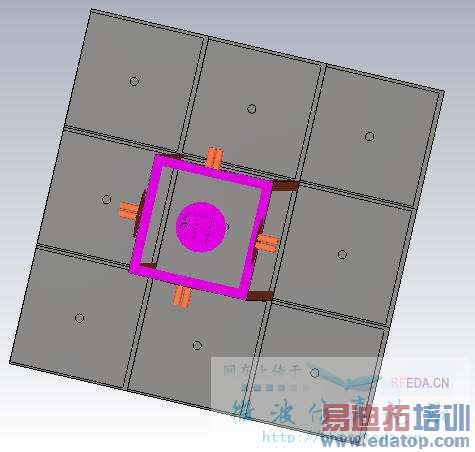

按照你的描述,使用unit cell应该是可以的,不妨发你的cst模型上来看看




XY方向我设置的unit cell边界,地面本来就是地,所以设置的是PEC,上面想要理想吸收层,设置的open add,求解器都不知道咋选了。



看了你的模型,使用unit cell边界之后,有一侧都是PEC,这样的话还能传输电磁波么?
我把这个东西看成是FSS类似的,是不是我理解错了?电磁波是这样传输么?





    FSS我不太懂,说说实际测量吧
    测量的时候为了激励表面波是在板子的两边垂直或者平行滴放两个开放的同轴线,一个发射,一个接受,然后看S21
    有一侧在实际中也是全金属的,所以边界条件就算是PEC我觉得也没什么吧,表面波都是在另外一侧传输的,正Z轴那一侧表面
    你看这模型该咋建呢

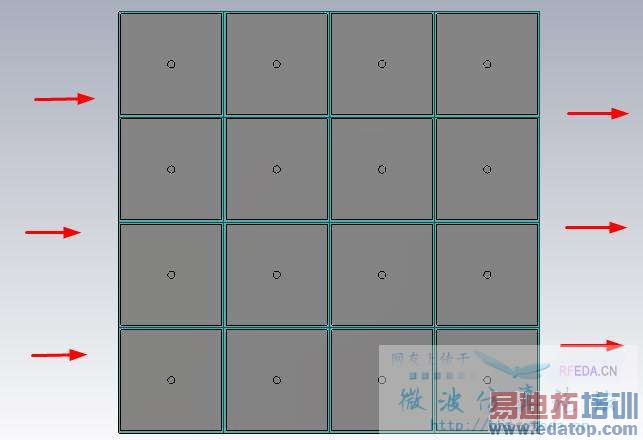

    这样传输电磁波?





      嗯,对对,就是这样!表面波沿着介质表面传播,这个结构的patch之间有电容,而地板和中间的过孔提供电感,形成等效的LCR回路,从而对谐振频率附近的表面波产生带阻特性,这样的话怎么加激励和接收呢?
