Even and Odd Mode Impedance in CST MWS

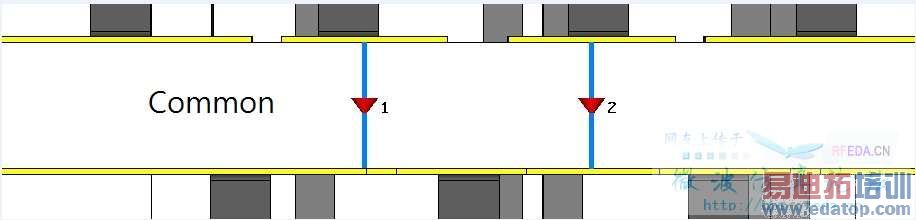

虛心請教，試著將microstrip 的架構以diff 及 comm如圖 激發，
但是為何得出結果Even and Odd阻抗卻相同(我看單根傳輸線的阻抗)，
是否在認知上dicrecte prot 的定義有問題?電流方向不就等於三角的箭頭方向?
因為必須看單端阻抗所以沒有使用multipin port的方式激發，



请问你如何得到奇模阻抗和偶模阻抗？后处理运算么？
要观察“差模”和“共模”阻抗，最佳方式应该使用Multipin Waveguide Port。参考CST MWS帮助文件《Waveguide Port Overview》和《Multipin Port Overview》。
如果一定要使用离散端口，差模激励应该使离散端口直接跨接在两个微带线之间。



我也想知道如何方便的用CST或者HFSS得到奇偶模阻抗



先謝謝EDATOP大
我的想法是如果如離散端口設置(差動信號，反方向的信號)，所以我後處裡只要將 ZD1+ZD2 為差動阻抗，接著做同向離散端口將其後處裡ZD1*ZD2/ZD1+ZD2為共模阻抗，但是結果不對
如EDATOP大 說的使用mutipin port的方式，但是如何看單端信號的Even and Odd(經過耦合之後)/read.php?tid=41017 這邊的顯示mutipin port的阻抗為差動跟共模，但是如果看單端的Even and Odd
如果一定要使用离散端口，差模激励应该使离散端口直接跨接在两个微带线之间<<<但是共模應該為何?
最後如果是用CST內建功能macros--->Results--->signal end S Parameter-->將雙端S轉成單端S參數-->在後處理將S11經inverse FFT-->這個方法存在著誤差為轉換誤差，
找不到好的方法看Even and odd HELP"



上面的计算方式是否正确我不能确定。
如果我没有理解错误的话，使用Multipin Waveguide Port，可以设置为Single-Ended模式，参考CST MWS帮助文件《Multipin Port Overview》和《Waveguide Port》，这个应该可以看到每个模式的line impedance。
使用离散端口实现共模，需要将两个微带线用Wire连接，再从wire上使用离散端口连接到“共地”结构上。用离散端口处理差模共模模式时请注意端口阻抗的设置。
Macro没用过，没有评论。



謝謝EDATOP大
不好意思理解力比較差一點
使用离散端口实现共模，需要将两个微带线用Wire连接，再从wire上使用离散端口连接到“共地”结构上。用离散端口处理差模共模模式时请注意端口阻抗的设置。
文中wire ??是指?還是可以請EDATOP 大來個圖片範例嗎?
另外阻抗的設置又是指??



给你一个CST的Application Note吧，里面有离散端口的设置方法，虽然CST不建议这样做。

在这个presentation的第6页common mode的那个图，离散端口的正极接在一段wire上。你可以先用curve -> line画一条线，再使用wire from curve生成金属线。 CST MWS帮助文件《Curve Creation》、《Create a Line》和《Make Wire From Curve》。
使用离散端口需要设置端口阻抗，这个阻抗应该尽量和传输线的输入阻抗匹配，得到的S参数才有最好的效果。或者，端口阻抗需要和默认的参考阻抗（Reference Impedance）一致，才能和实测值作比较。
比如说，如果用离散端口做single-ended仿真，端口阻抗应该设置为50欧姆。如果做differential mode仿真，端口阻抗应该为100欧姆。如果做common mode仿真，端口阻抗应该为25欧姆。



謝謝EDATOP大



看看先，谢谢了。资料不错



multimode的下的阻抗对应的是com mode impedance&diff mode impedance， 而不是even mode&odd mode impedance
