CST仿真的远场方向图,如何将phi平面移至到包含最大增益点那个平面呢？
录入：edatop.com 点击：

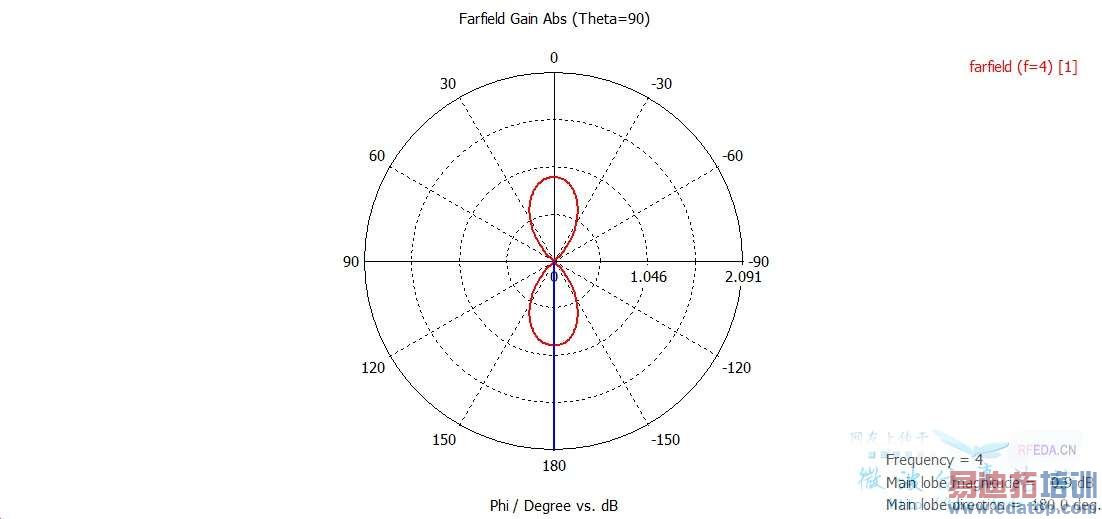

请问各位高手，我下面的CST仿真出来的4GHz远场方向图,如何将phi平面移至到包含最大的增益点那个平面呢？

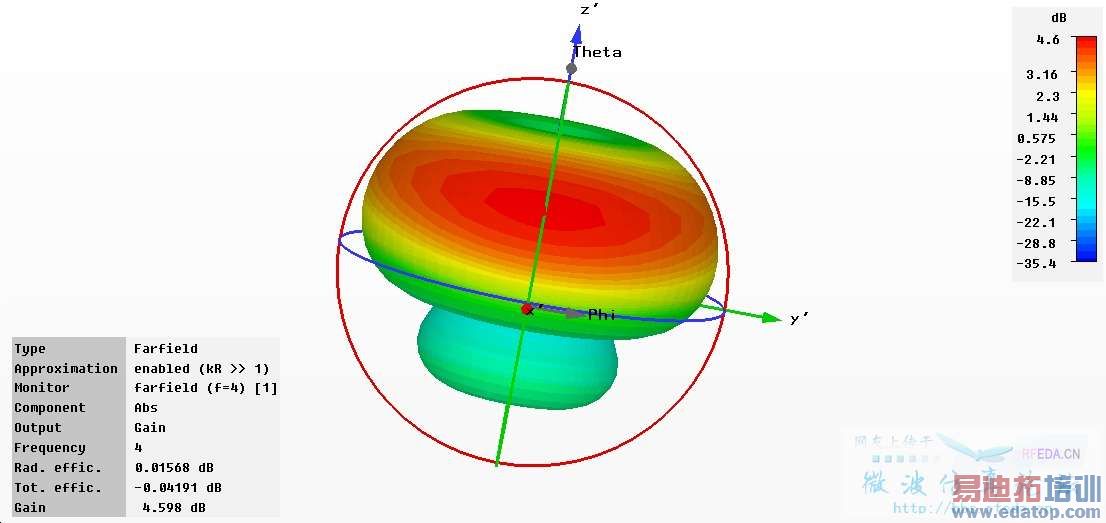

我用极坐标只能得出，此时的最大增益为0.9dBi，3D图上是4.57dBi，有什么方法可以让phi面在最大辐射方向上呢？
我用极坐标只能得出，此时的最大增益为0.9dBi，3D图上是4.57dBi，有什么方法可以让phi面在最大辐射方向上呢？
先phi=0， steptheta=1，画出一张2D图，并读出最大值thetamax
将theta设置为thetamax，step phi=1，画出2D图，就是通过最大增益的平面的方向图了
要是还不明白，就上传模型吧
非常感谢！我理解了一下你的方法。多谢你的帮助！
