CST MWS Vivaldi天线哪里出问题了？
录入：edatop.com 点击：
我第一次用cst，用老师给的文章里的参数做0.5-3G的Vivaldi天线，为什么做出来驻波比那么大啊？是我端口没射好还是天线建模哪里有问题啊？方向图也不对，麻烦帮我看看吧，我真的找不到哪里的问题了，参数都是按照那篇文章里给的来做的。
根本原因是你的S参量没有谐振，我仿了下，应该结果和你差不多
可以的话把那篇文章发上来 大家讨论下
对啊，可不可以把你的文章发上来看一下

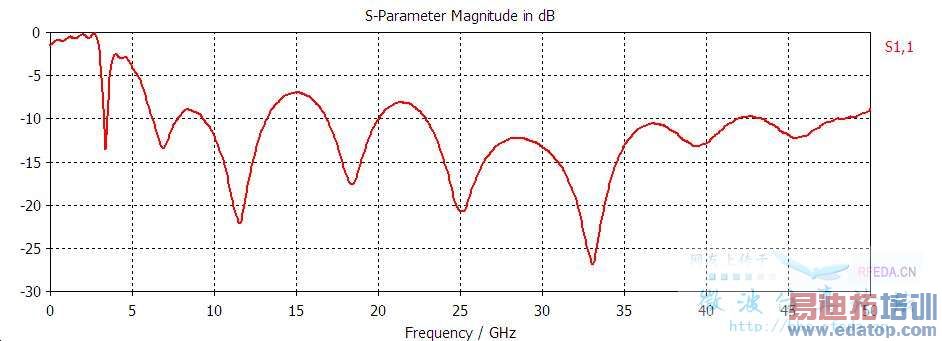

你的尺寸有问题。18x20不可能做到这么低的频率的。是不是180x200? 我把频率范围扩到0-50GHz算了下s11.你看看吧
学习学习
根本错误：尺寸
除了微带线的宽度保持0.3mm，槽线的宽度保持0.3mm, 其他所有尺寸全部至少放大15倍你再做，也就是18X20，至少你放到个250X400
你说有文章，发上来看看，我很怀疑
尺寸缩小0.5
