CST MWS矩形微带天线问题
录入：edatop.com 点击：
自己设计了一个矩形微带天线，采用微带线侧馈，等到的电压驻波比很大，电阻值很小（达不到50欧姆），电抗值也不小（达不到0），几乎没有谐振点，求高手指点，不胜感激！

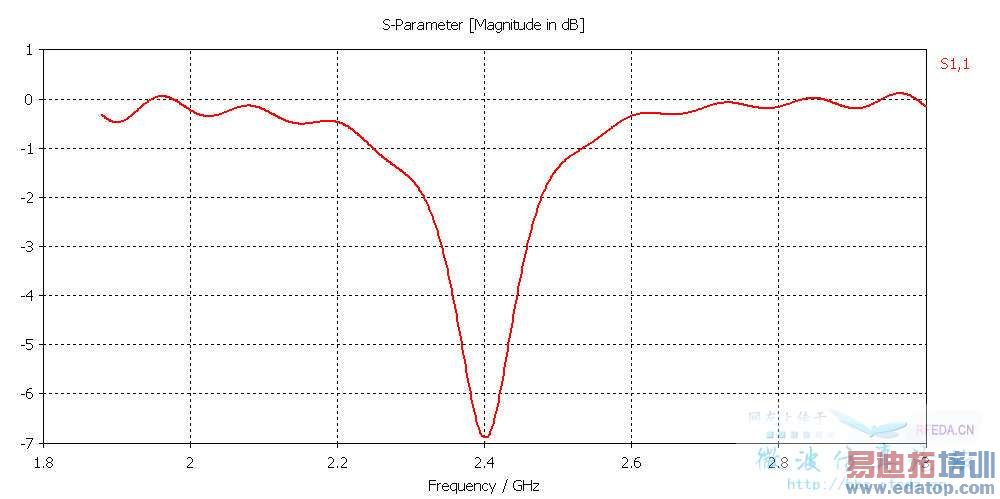

重新设置了下网格，得到的S参数
网格设置为35/35，最小网格1

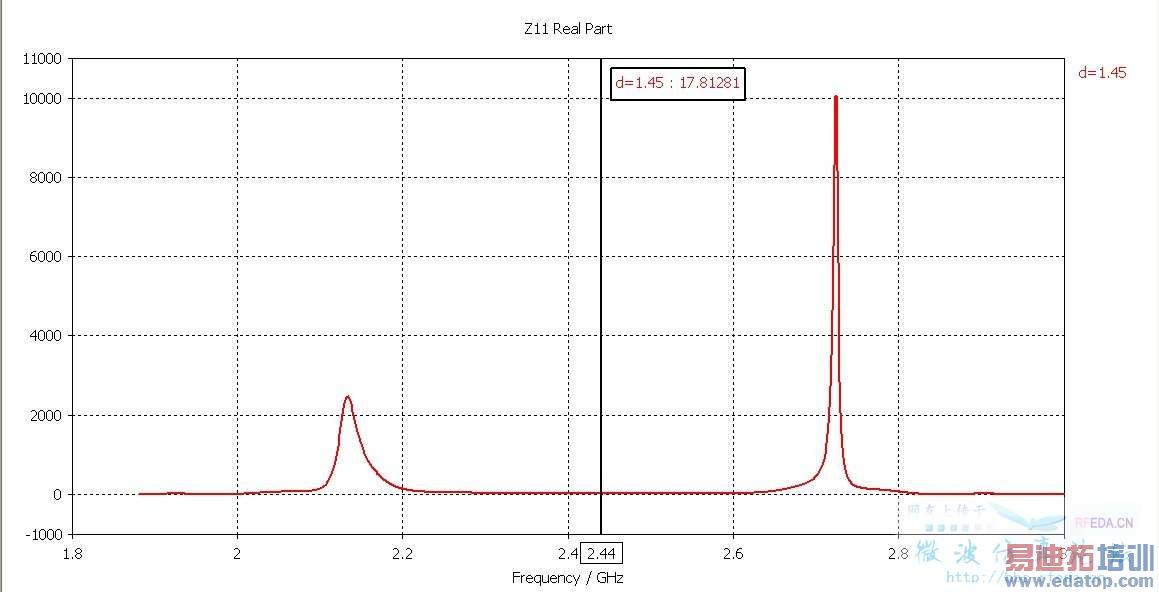

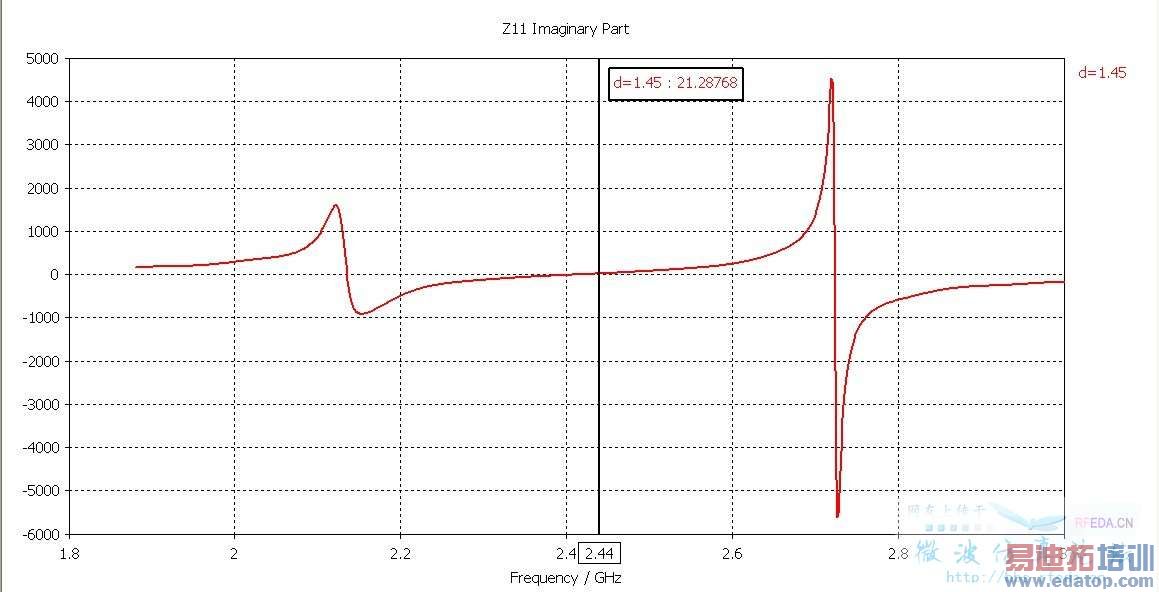

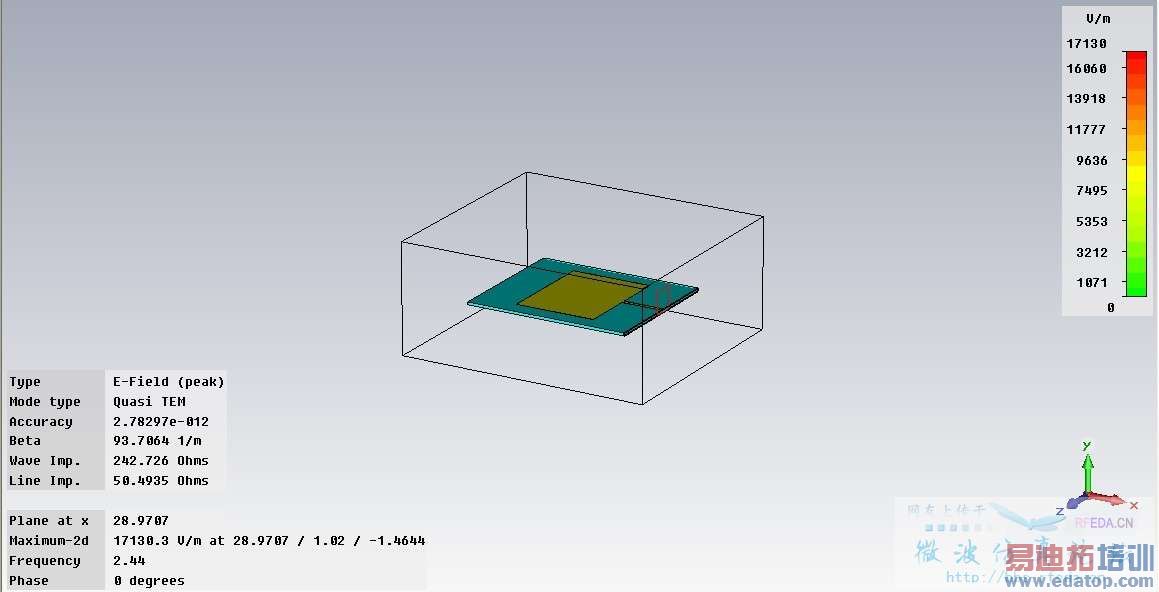

首先感谢大师的回复，我也修改了网格设置，得出的S11也差不多，然而在后处理模板中的阻抗实部虚部都依然那么差，通过在2D中查看端口线性阻抗为50欧姆，波阻抗为242欧姆，这是不是说明我的微带线波阻抗为242，端口处为50，所以两者不能匹配，造成效果极差？还望高手继续指点哦
