CST DS三相PWM逆变器CE仿真

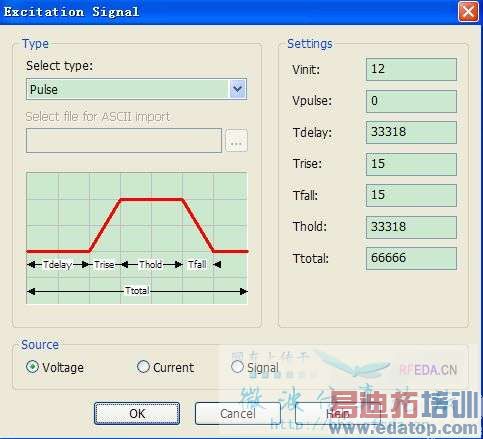

现在在用DS工作室进行一个三相PWM逆变器的CE仿真，原理图已经搭好，如附件1所示；要求6个开关管顺序120度导通，触发信号频率为15kHz，占空比50%的方波信号。上升和下降沿时间（ 和 ）设置为15ns；在进行时域仿真时分别设置六个端口的信号类型为PULSE信号，如附件2所示，想问各位大虾怎么来保证个开关管顺序120度导通？在附件2中没有设置的地方啊



通过时间Tdelay来控制



试过这种方法，但是六个管子的开关顺序是不断变化的，只通过Tdelay不能实现啊！CST有没有更加灵活的设置触发信号的方法啊



想要得到什么结果？详细说说，看看不控制这几个管子行不行



在CST官网上看到一篇文档《电磁兼容的数值仿真》，见附件。里面讲到一个例子，是关于“PCB板级EMC仿真”的，举的是一个“PWM电源控制器”的PCB板，我就是跟着它的例子做的，结果就出了上面所述的问题，还得麻烦您帮我看看，是不是我理解有问题，谢谢了！



求大神指点



自己顶！



自己在excel里做激励信号然后导入到CST作为激励源即可，这是最好的办法啦，而且很简单的～
我都是在DS里搭建一个最简单的电路，然后设置周期方波作为激励，仿真，然后导出电流结果，在excel里将时间统一加一个tdelay，再倒入，就可以了。
可以试试～



谢谢指点，我先试试，有问题再向您请教。
