CST CS与MS联合仿真求电缆感应电流

软件版本：CST2010
问题描述：
求一长2m，离地20cm，直径5mm的无屏蔽电缆上的感应电流。
两端接地，负载均为50欧姆。
激励源：HEMP
出现的问题：
用CS和MS联合仿真求出的电缆感应电流与MS单独求出的感应电流相差很大。
MS仿真的结果与理论相吻合。
求助： CS和MS联合仿真的错误在哪里？

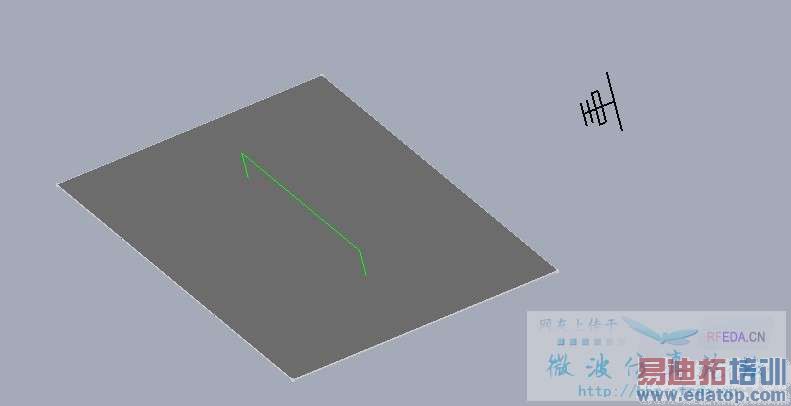

这是modeling后的模型，在MWS中的视角



图片2：

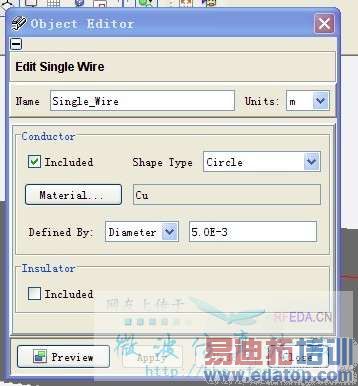

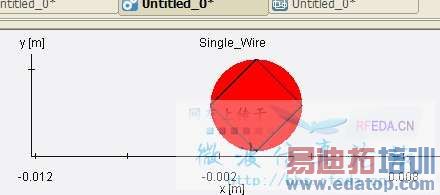

电缆是新建的single wire。

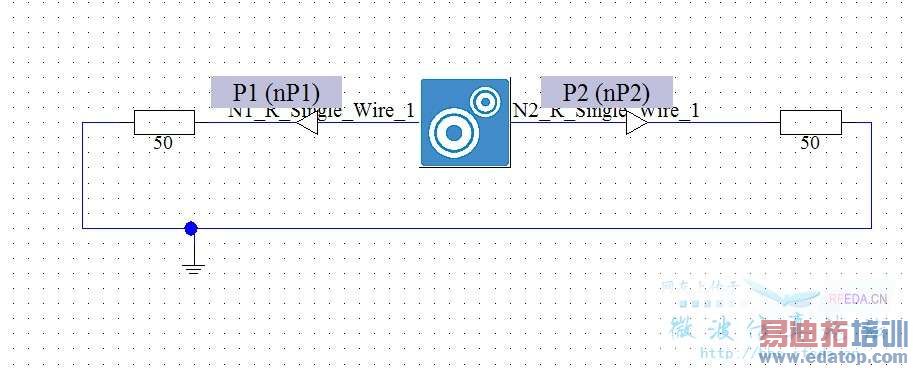

图片3：DS工作室中的电路连接图

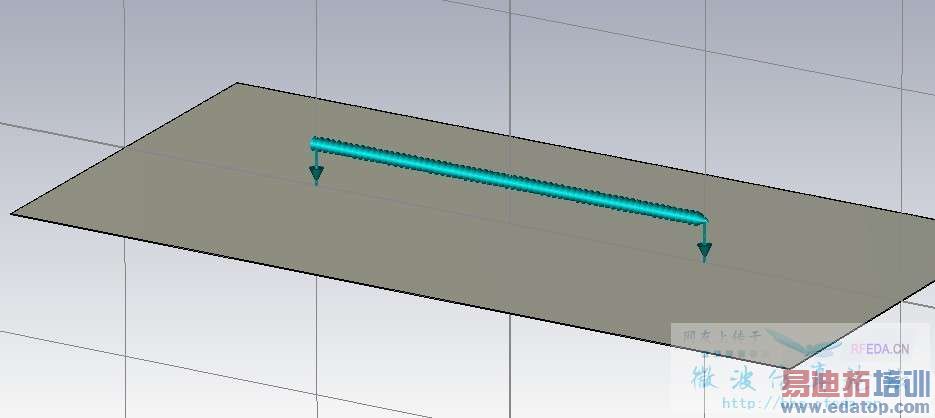

图片5：保存后import到MS中，设置好激励源。

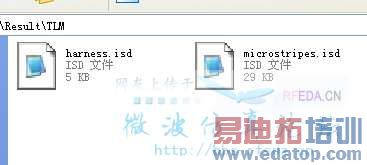

图片6：生成MS.isd文件后，回到CS中的DS工作室计算







图片7：

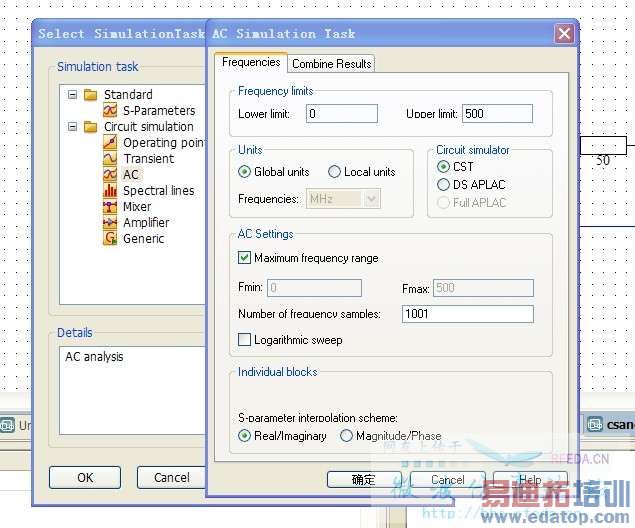

设置好AC task








图片8：

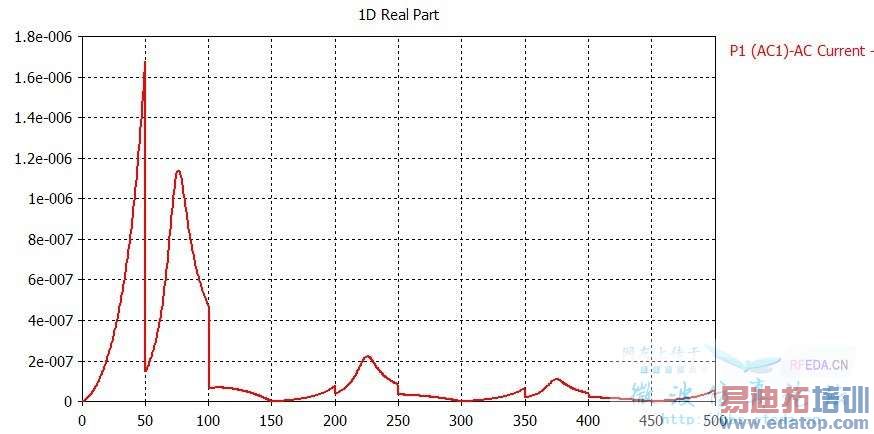

求出电缆上感应的电流频域值

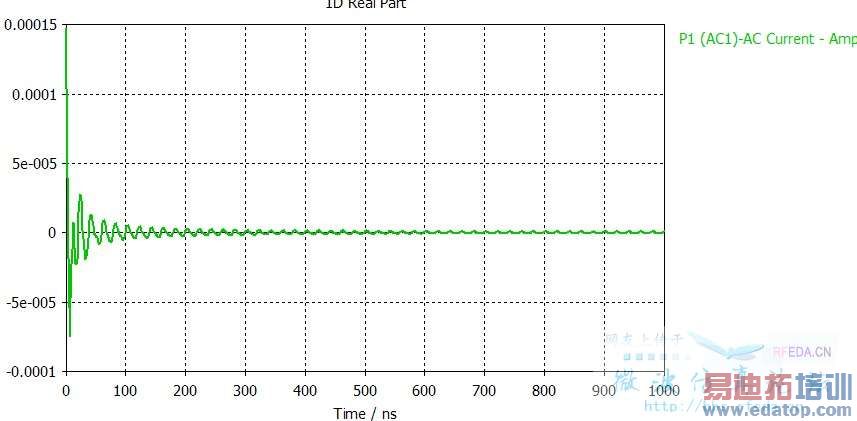

傅里叶变换后，时域值：







上传CS模型



第二次我直接在MS中建模，电缆用MS中提供的电缆，参数相同，激励源相同。得出的结果却与第一次相差很大。
后来理论验证一下，MS计算是准确的。
