CST 仿真CPW open-end coupled line

直接上图：

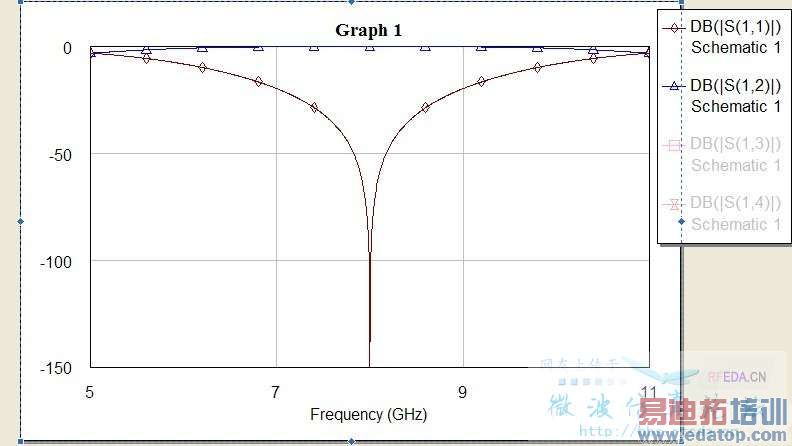

小女最近在仿真一段 1/4波长的open-end coupled line，是共面结构的那种。主要是为了实现impedance transformer来增大带宽。center f=8GHz. Zeve=177. Zodd=77。理想情况下在MWO下仿出的结果：

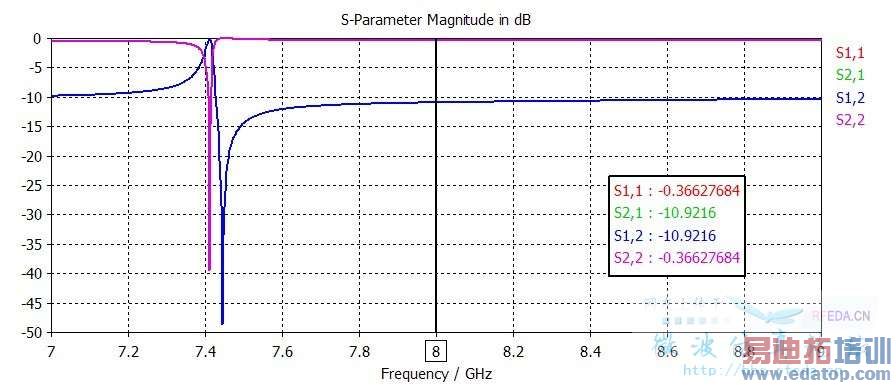

。但是在CST中仿出的结果相差甚远：

  。请求大神还有EDATOP给我点意见啊，是不是结构错了？
这样实现open-end是不是不对？
为什么CST的出来的结果有点类似滤波器的结果（还有一个零点出现）？
这种结构很类似于coupled line bandpass filter,只不过我用的是CPW的model，而不是planar的，原理虽然一样，但是结果差太远了。本站里的哥哥姐姐帮帮忙啊！



把你的文献和模型传上来看看



现在能给你的建议同前面……



附上文献还有模型，这个结构是我做的天线阵的馈网的一小部分，限于生产工艺（LIGA）材料以及结构（High aspect ratio structure）的限制，我现在想采用CPW结构来实现broadband coupler。但是现在卡到这段小小的open-end coupled line上面了，求指教！
PS：论文里面理论与实际有不小的差距，作者最后的得到的结果一定是优化过的，而不是理论值，这一点我用MWO还有matlab都验证过了（Pozar那本microwave engineering有对open-end coupled line的理论分析）。现在只求能用CST仿出来一段1/4波长open circuit cpw coupled line。求大神指教！



又见RAR……有心无力……，飘走……



我看了你的论文和你的模型。怎么没觉得仿的是一个东西。论文我没仔细看，只看了里面的仿真模型和结果



其实可以不必care paper里面的内容，现在只是单纯的去仿真一段1/4波长open circuit coupled line，不论是CPW还是planar结构的，问题是在cst里面端口如何加？正常条件下去仿真coupled line，端口里面会设置multipin，这样就包括了奇偶模的分析，但是如果是open circuit coupled line，另一端口是open的情况，在cst里面加waveport就不能设置multipin，这样就只能分析一种mode. 建模大致就如我贴出来的cst模型差不多，求高手指教，这样建模对吗？端口如果设置呢？



额。。RAR？你是说文件格式还是。。？EDATOP大神？



/read.php?tid=75480
看看这个帖子，CST官方发的



多谢hawk8969的关心！
我今天又想了一下，感觉目前跟port的设置关系不大，主要是CPW结构的传输线，从CPW coupled line过渡到CPW line中间有问题，因为我用hfss又check了一下端口的场分布，发现不是真正意义上的TEM mode。因为在CPW coupled line中存在两种mode（even or odd），而过度到cpw line以后只存在一种mode（Q-tem），所以当从coupled line 过渡到cpw line时，可能两种结构的场过度的不好，可能在连接处存在大量的discontinue，而在二维的仿真软件中 比如MWO 或者ADS，仿真时不考虑场的因素，端口的添加也是完全理想的，所以才会导致与理想的结果相差甚远！
不知道这样的解释是否正确？
