电缆间的串扰仿真

我用CST电缆工作室仿真线缆间的串扰，仿真频率设置为0—2GHz，仿真线间距设置为1cm。仿真线缆为软件自带的同轴线RG58和双绞线UIP LIFY1qmm。
网格设置如下图：
[upload=1]
以及Modeling的设置如下：
[upload=2]
在进行Modeling时提示如下对话框：
[upload=3]
向各位仁兄请教下出现以上情况是什么原因造成的么？是我哪里设置不对呢？我设置的仿真频率是到2Ghz，但是modeling完有效的model只能到600Mhz。盼解答！万分感谢！



刚才的没有图：
现在重新上穿：
我用CST电缆工作室仿真线缆间的串扰，仿真频率设置为0—2GHz，仿真线间距设置为1cm。仿真线缆为软件自带的同轴线RG58和双绞线UIP LIFY1qmm。

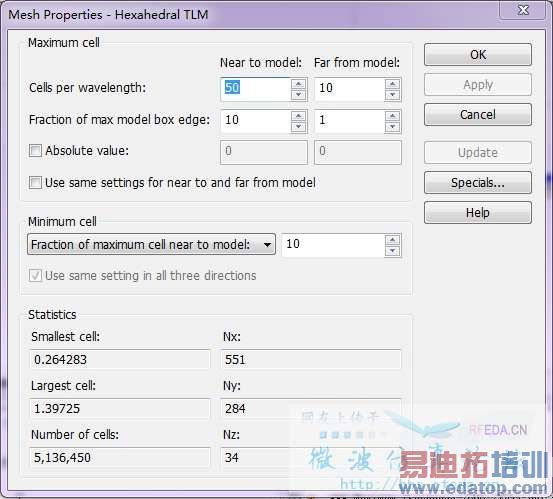

网格设置如下图：

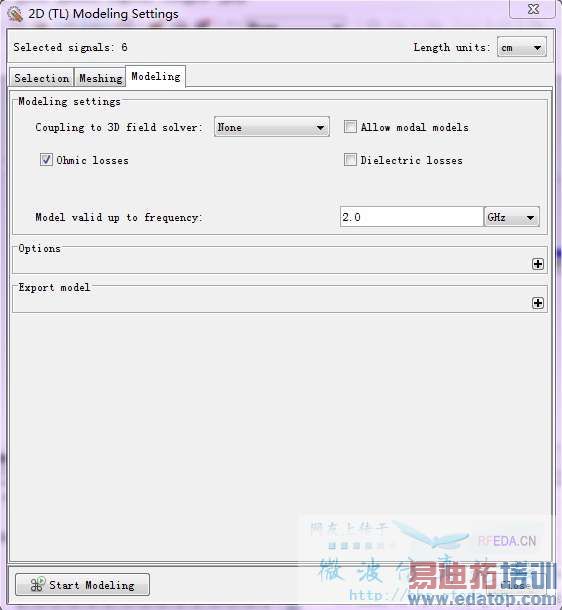

以及Modeling的设置如下：



在进行Modeling时提示如下对话框：



向各位仁兄请教下出现以上情况是什么原因造成的么？是我哪里设置不对呢？我设置的仿真频率是到2Ghz，但是modeling完有效的model只能到600Mhz。盼解答！万分感谢！



试试更改Modeling中的网格设置，改小一点



这个试过 我在网格设置中改为5，结果还是一样的



这是线缆跟周边物体耦合后的modeling限制，属于一个物理上的计算极限。
我以前做过很复杂的模型，最后同轴只能modeling到几十兆，但也只能这样，怎么改都上不去。



感谢您的解答！如果是这样的话，还是比较符合实际情况的，一般来说电缆上传输达不到2GHz。
